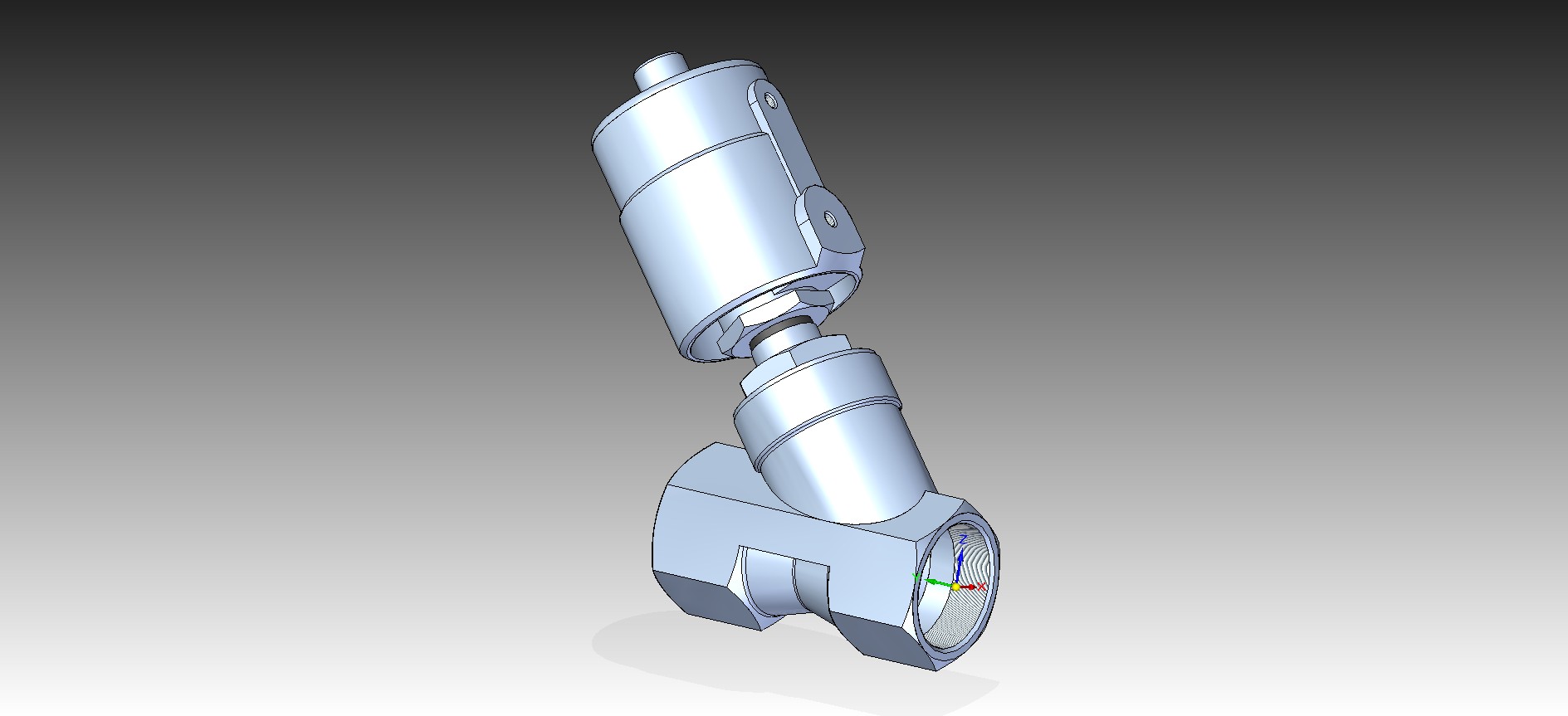

Угловой пневматический клапан. Серия JF100/

Условный проход: 25, 65 мм;
Давление рабочей среды: 0...16 бар;
Давление управления: 3...8 бар;
Рабочие среды: Природный газ, воздух, вода, пар, хим. соединения;
Материал корпуса, привода: AISI 316;
Максимальная вязкость среды: 600 Сст;
Температура рабочей среды: +10...+180°С;
Температура окружающей среды: +10...+80°С;
Тип присоединения: Резьба BSP.

Состав: 3D Модель одной деталью Язык документа

Софт: Solid Edge ST4

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Угловой пневматический клапан. Серия JF100/

Угловой пневматический клапан JF100-DN65.par
Угловой пневматический клапан JF100-25.x_t
Угловой пневматический клапан JF100-65.x_t
Угловой пневматический клапан JF100-DN25.par
