Стенд испытания обазцов твердого топлива

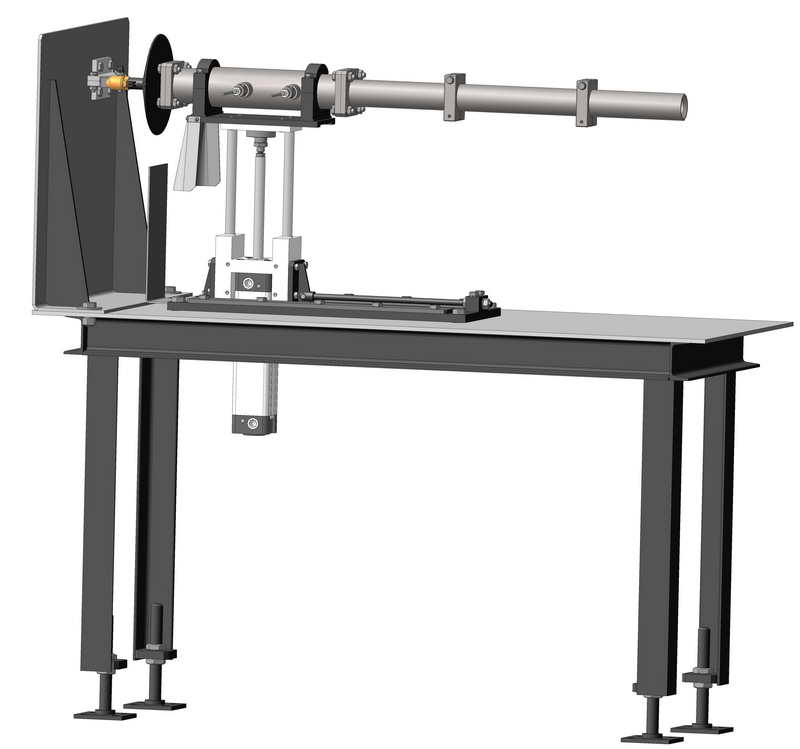

Стенд испытания обазцов твердого топлива предназначен для лабараторного изучения процесса сгорания различных видов твердых топлив в пламени ацетиленовой горелки. Стенд состоит из нескольких состовных частей: стол, устройство позиционирования, камера сгорания, крепление ацетиленовой горелки и отражатель. Камера прдесталяет собой трубу в которую вставляется образец твердого топлива (армированный миллиметровой сталью цилиндр диаметром 38 мм со сквозным отверстием диаметром 10 мм.). В камере установленны два датчика температуры, так же к ней через фланец присоединяются две полутрубы, на которые в процессе испытания осаждаются продукты сгорания. Камера сгорания крепится к устройству позиционирования. Устройство позиционирование представляет собой пневмоцилиндр Camozzi со стандартными направляющими, который обеспечивает подъем камеры сгорания по сигналу. Резак и устройство позиционирования с камерой крепятся к столу. Отражатель надевается на сопло горелки и служит для ее защиты.
Принцип работы: Зажигается ацетиленовая горелка, весь персонал покидает помещение испытаний, далее испытание идет дистанционно под наблюдением видеокамеры. После того как процес горения пламени горелки установился, подается сигнал на поднятие камеры сгорания в факел пламени. Начиниется горение образца, в процессе которого снимаются показания с датчиков температуры. После сгорания образца горелка отключается, подается сигнал на опускание камеры сгорания. После того как камера сгорания остыла, в помещение допускается персонал, с нее демонтируются полутрубы и отдаются на анализ продуктов сгорания.
Для проведения различных типов испытаний по средством винта и двух гаек камера сгорания может отдалятся от горелки на растояние от 50 до 300 мм.
