Конкурс асов 3D-моделирования

Разработка стенда для испытаний обратных клапанов

МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ
Кафедра ИСПЫТАНИЕ ЛЕТАТЕЛЬНЫХ АППАРАТОВ
Курсовой проект по дисциплине "Основы проектирование и конструирование узлов и агрегатов ЛА"
На тему "Разработка испытательного стенда и технологий испытаний обратного пневматического клапана"
Байконур 2015

В данной курсовой работе был разработан испытательный стенд и принципиальная схема для проведения функциональных испытаний пневматического обратного клапана КПО-1. Также была рассмотрена общие требования по безопасности , опасности связанные с оборудованием и методы их решения

Содержание
Введение
1 Общие требования по безопасности
1.1 Сведения по безопасности
1.2 Общие требования безопасности производственных процессов и производственного оборудования
1.3 Опасности связанные с оборудованием
1.4 Опасность, связанная с электрооборудованием
1.5 Техническое обслуживание, устранение неполадок
1.6 Техническое обслуживание и ремонт электрооборудований
1.7 Конструктивные изменения
2 Транспортировка и хранение
2.3 Техническое обслуживание пневматического оборудование
3 Описание стенда
3.1 Состав стенда
3.2 Система управления и автоматизации измерений стенда
4 Диагностируемый объект
4.1 Клапан пневматический обратный КПО-1
4.2 Конструкция и принцип действия КПО-1
4.4 Комплект фитингов, присоединительной арматуры и рукавов высокого давления
Заключение
Список использованных источников

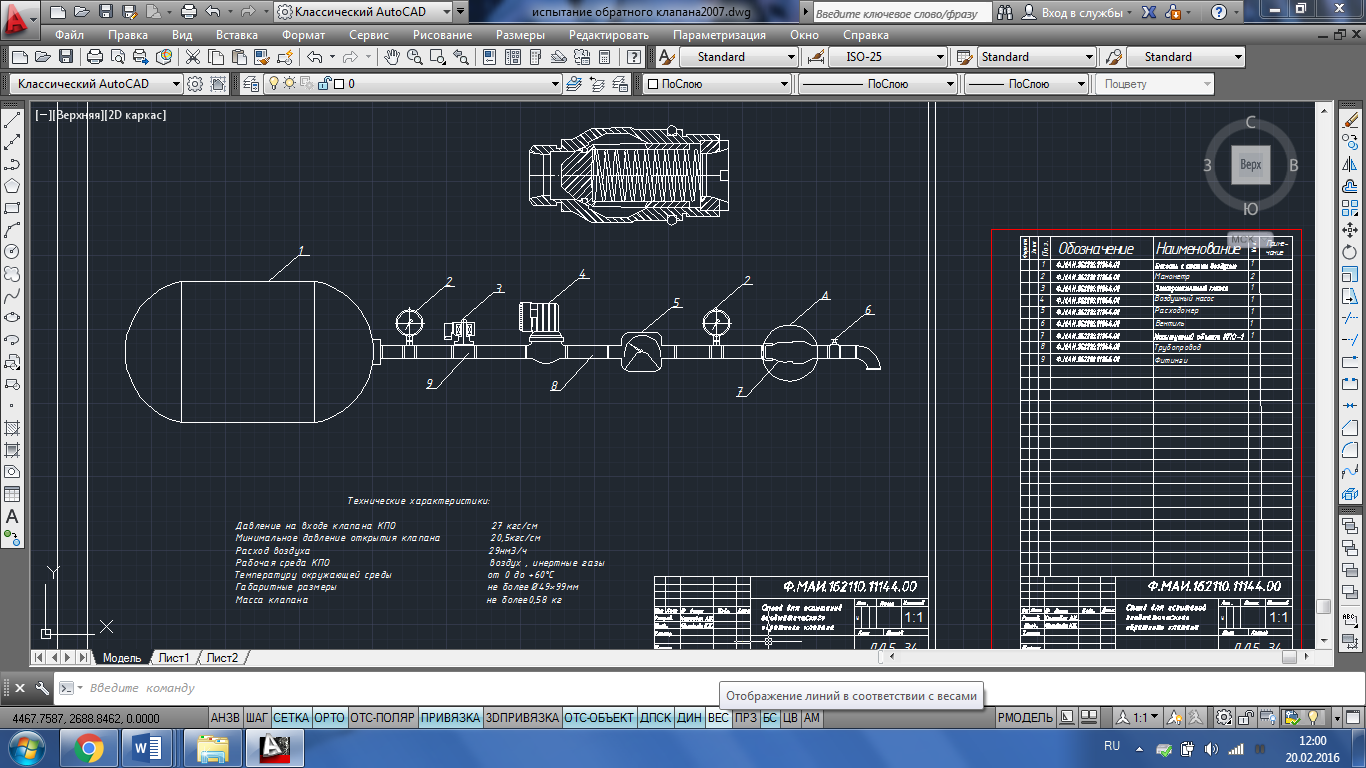

Состав: Принципиальная схема, , Вид общий (ВО), Спецификация, ПЗ Язык документа

Софт: AutoCAD 2013
