Разработка стенда для проведения испытаний гидравлических домкратов

УО "Барановичский государственный университет"
Кафедра оборудования и автоматизации производства
Дипломный проект на тему: "Разработка конструкции стенда для проведения испытаний домкрата гидравлического грузоподъёмностью 12 тонн"
Барановичи 2015

Целью дипломного проекта является разработка конструкции стенда для проведения испытаний домкрата гидравлического грузоподъёмностью 12 тонн. При разработке конструкции нового испытательного стенда основное внимание акцентировалось на простоте конструкции, удобстве пользования стендом, безопасности и минимальной себестоимости изделия при заданной производительности работы. В результате чего была произведена разработка комплекта конструкторской документации на основные узлы испытательного стенда и выполнены технические расчёты основных элементов конструкции. Разработанный стенд при требуемом уровне простоты конструкции и минимальной себестоимости обеспечивает безопасную эксплуатацию и полноценное функционирование в пределах своего назначения. Дополнительно в дипломном проекте проработаны технологические вопросы обработки детали-представителя – основания. Также в дипломном проекте спроектированы станочное и контрольное приспособления, проведена разработка режущего инструмента, отражены вопросы охраны труда, энерго-ресурсосбережения и экологической безопасности.

Технические характеристики стенда:

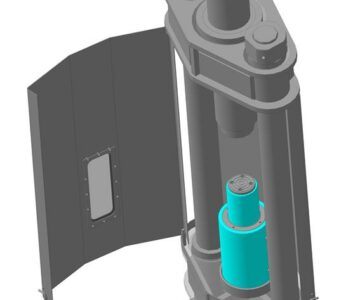

1. Тип испытательного стенда - напольный, портальный, с гидравлическим приводом и подвижной траверсой.
2. Тип гидравлического привода - гидравлическая станция высокого давления.
3. Тип балки стола - регулируемая по высоте.
4. Автоматический возврат траверсы в начальное положение.
5. Величина рабочего проёма стенда, не менее - 600 мм.
6. Рабочий ход штока гидроцилиндра стенда, не менее - 300 мм.
7. Диаметр гидроцилиндра - 140 мм.
8. Датчик усилия - низкопрофильный тензодатчик CAS LSC-50.

Содержание дипломного проекта:
ВВЕДЕНИЕ
1 КОНСТРУКТОРСКИЙ РАЗДЕЛ
1.1 Разработка изделия в соответствии с темой дипломного проекта
1.1.1 Служебное назначение и конструкция стенда
1.1.2 Принцип работы стенда и порядок проведения испытаний
1.1.3 Описание объекта испытаний
1.1.4 Анализ конструктивных решений аналогов проектируемого стенда
1.1.5 Описание выбранной конструкции и принципа работы проектируемого стенда
1.1.6 Технический расчёт конструкции изделия
1.1.6.1 Расчёт диаметра рабочего цилиндра стенда
1.1.6.2 Расчёт минимальной толщины стенки рабочего цилиндра стенда
1.1.6.3 Расчёт неподвижной траверсы испытательного стенда на изгиб
1.1.6.4 Расчет пальца испытательного стенда на изгиб
1.2 Приспособление зажимное для обработки отверстия запорного штока в детали основание
1.3 Приспособление для контроля перпендикулярности
1.4 Проектирование режущего инструмента – канавочного резца
2 ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
3 ОХРАНА ТРУДА
4 ЭКОНОМИЧЕСКИЙ РАЗДЕЛ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
СПИСОК НОРМАТИВНЫХ ДОКУМЕНТОВ
ПРИЛОЖЕНИЯ
