Техническая характеристика
Необходимая теплопередающая поверхность 17 м2,
Пропускная способность аппарата 22 дм3/с,
Скорость движения продукта по трубам 0,6 м/с,
Наружный, внутренний и расчетный диаметры труб, соответственно, 34, 30, 34 мм,
Давление в трубном и межтрубном пространстве, соответственно, 0,29 МПа и 0,59 МПа,
Схема двухходовая.
- Главная -
- Чертежи -
- Теплотехника -
- Теплообменники -
- Теплообменник - теплопередающая поверхность 17 м2

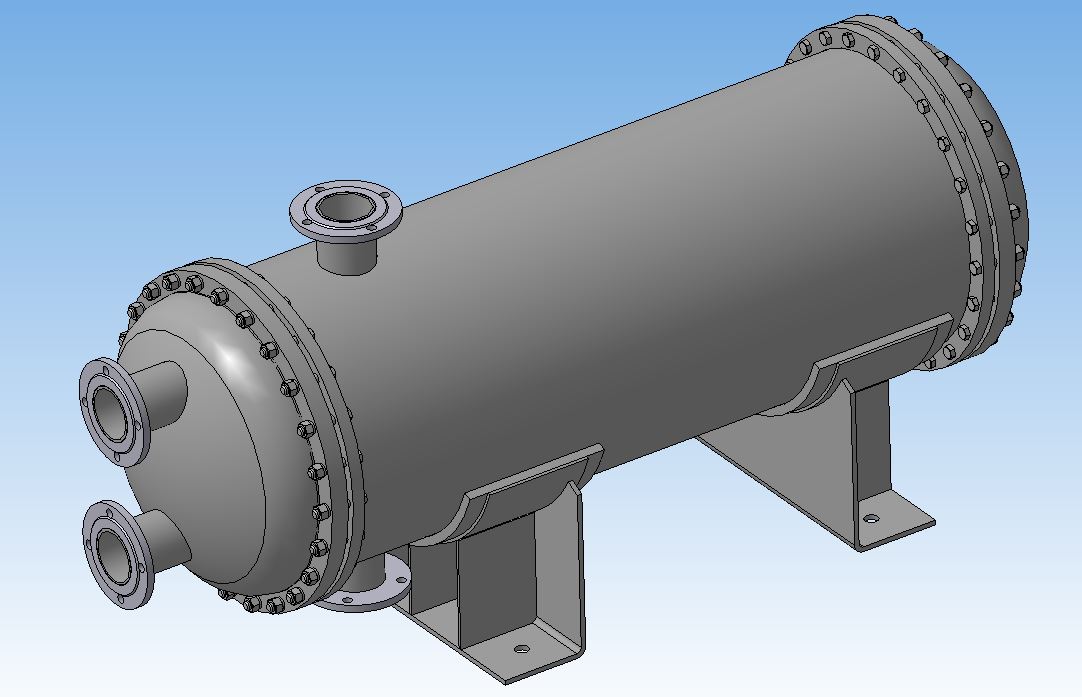

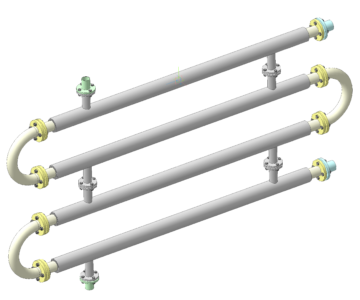

Теплообменник - теплопередающая поверхность 17 м2
