Теплообменники труба в трубе предназначаются для обеспечения нагрева или охлаждения (в зависимости от расположения теплообменника) теплоносителя в системах отопления, а также – в промышленных системах. Теплообменные устройства подобного типа используются также в нефтегазовой, химической и других отраслях.
Характеристика теплообменного элемента:
Внутренняя труба 70х3 мм;
Наружная труба 100х4 мм;
Длина труб 2 м
Поверхность теплообмена 1,9 м
Общая поверхность теплообмена 15,2 м2
- Главная -
- Чертежи -
- Теплотехника -
- Теплообменники -
- Теплообменник "труба в трубе" поверхность теплообмена 15,2 м2

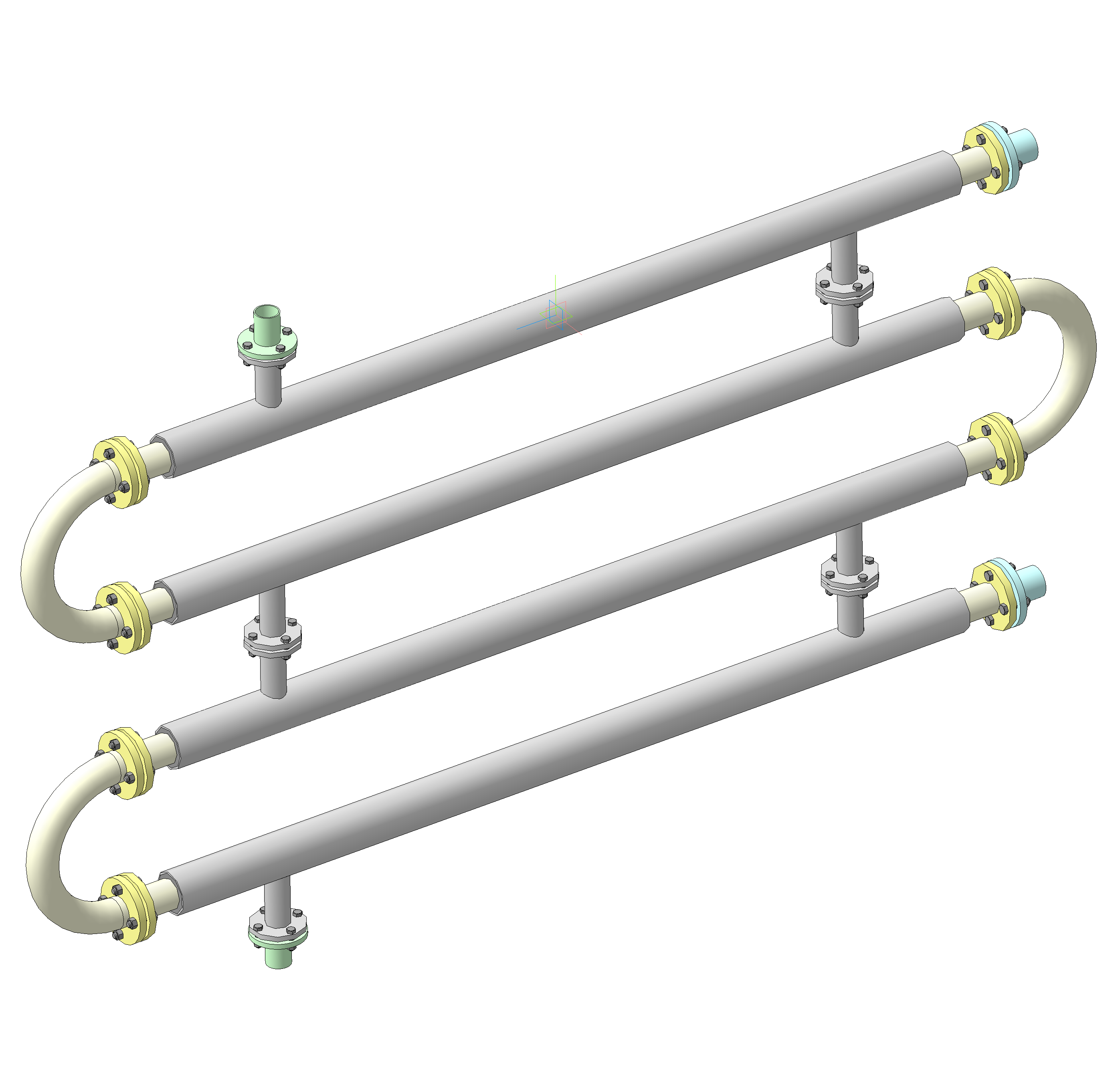

Теплообменник "труба в трубе" поверхность теплообмена 15,2 м2
0
163
1719
9
0
40
Сообщить о проблеме
Автор
Антон
Дата
31.03.2016
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 12
Как открыть?
Отзывов пока нет
Содержимое архива
-
Теплообменник
-
-
Теплообменник Сборка.a3d
-
Штуцер раствора.m3d
-
Штуцер метанола.m3d
-
Кожуховая труба.m3d
-
Теплообменная труба.m3d
-
Колено.m3d
-
