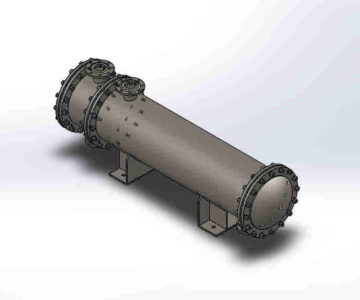

Теплообменник - Диаметр тела теплообменника 820 мм

Теплообменник для разогрева вязких жидких продуктов, с низкой температурой застывания.
Характеристики:
Патрубки вход-выход продукта - Ду100
Подача холодного продукта - нижний партубок
Выход разогретого продукта - верхний патрубок
Расстояние между осями входного и выходного патрубков - 400 мм
Патрубок подачи пара (сверху) - Ду32
Патрубок выхода конденсата (снизу) - Ду32
Габаритные размеры:
длина тела теплообменника 2550 мм
Диаметр тела теплообменника 820 мм
Диаметр фланца разборного соединения теплообменника - 1020 мм
Высота теплообменника от начала опоры до верхней точки разборного фланца - 1110 мм
Расстояние между осями опор вдоль теплообменника - 1650 мм
Расстояние между осями опор поперек теплообменника - 500 мм
Крепление опоры снабжены болтовыми соединениями М20
Крепление опоры 280х280 мм
Расстояние между осями отверстий крепления опор 180х180 мм
Опоры выполнены из профильной трубы 90х90х4
Перемычка между опорами - профиль 90х50х4
