Теплообменник КТ-200

904

150

Теплообменник — техническое устройство, в котором осуществляется теплообмен между двумя средами, имеющими различные температуры.
В данной работе представлена 3D модель теплообменника КТ-200 мощностью 200 кВт, работающего на щепе, опилках, пеллетах. 3D модель полная, по ней можно делать чертежи, DXF файлы из деталей и запускать КТ-200 в сборку на производстве.
Теплообменник прошел сборку и испытания, успешно применяется в фермерских хозяйствах для сушки зерна в комплексе с зерносушилками и другим оборудованием.

3D Модели Котел опилки Пеллеты теплообменник щепа

Автор

Василий Васильев

Дата

31.12.2017

Язык

Русский

Состав

Полная 3D Сборка со всеми деталями.

Софт

SolidWorks 2015 x64 SP 5.0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

КТ 200
- Подсборки
  - Направляющая КТ200.SLDASM
  - Фланец обоймы в сборе КТ200.SLDASM
  - Фланец под горелку в сборе 150.SLDASM
  - Клапан теплообменника.SLDASM
  - Козырек в сборе.SLDASM
  - Дымоход КТ200.SLDASM
  - Камера сгорания КТ200.SLDASM
  - Теплообменник КТ200.SLDASM
  - Топочный блок в сборе КТ200.SLDASM
  - Фланец под горелку в сборе.SLDASM
  - Шасси КТ200.SLDASM
  - Основание КТ200.SLDASM
  - Фланец клапана КТ200.SLDASM
  - Верхний полукожух КТ200.SLDASM
  - Патрубок в сборе.SLDASM
  - Корпус КТ200.SLDASM
  - Фланец квадратный КТ200.SLDASM
  - Нижний полукожух КТ200.SLDASM
  - Рама КТ200.SLDASM
  - Монтажная петля КТ200.SLDASM
- КОТЕЛ В СБОРЕ КТ-200.SLDASM

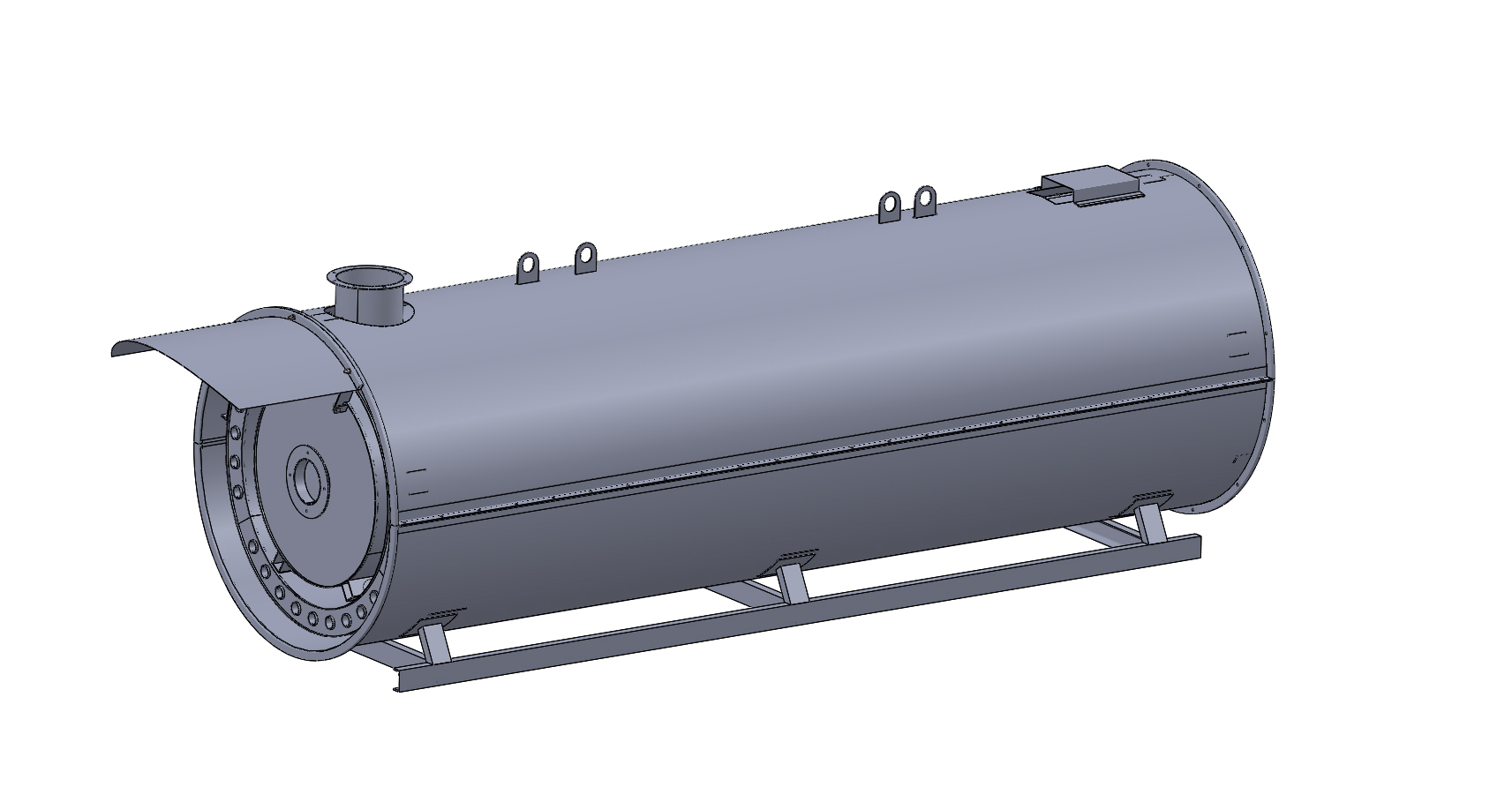

- КОТЕЛ В СБОРЕ КТ-200.JPG
- Детали
  - полуфланец на кожух без отверстий КТ200.SLDPRT
  - петля монтажная на верхний полукожух КТ200.SLDPRT
  - кронштейн 1 КТ200.SLDPRT
  - внутренняя оболочка теплообменника с отверстиями КТ200.SLDPRT
  - Труба под козырек.SLDPRT
  - кронштейн швеллер 2 КТ200.SLDPRT
  - кронштейн швеллер 1 КТ200.SLDPRT
  - мембрана под 150 горелку.SLDPRT
  - козырек - разв.SLDPRT
  - заглушка с круглым отверстием КТ200.SLDPRT
  - кольцо под фланец КТ200.SLDPRT
  - оребрение КТ200.SLDPRT
  - флянец под горелку КТ200.SLDPRT
  - уголок дымохода 2 КТ200.SLDPRT
  - подкладка на стойку КТ200.SLDPRT
  - кольцо под фланец КТ200 -150.SLDPRT
  - уголок клапана 1 КТ200.SLDPRT
  - стойка КТ200.SLDPRT
  - крышка -разв.SLDPRT
  - полукожух КТ200 - низ.SLDPRT
  - заглушка с квадратным отверстием КТ200.SLDPRT
  - пластина с отверстием на шасси КТ200.SLDPRT
  - кронштейн 2 КТ200.SLDPRT
  - фланец дымохода КТ200.SLDPRT
  - балка продольная КТ200.SLDPRT
  - фрагмент обоймы КТ200 (ДЛЯ п. КОМСОМОЛЬСКОГО).SLDPRT
  - уголок дымохода 1 КТ200 - разв.SLDPRT
  - петля монтажная на теплообменник КТ200.SLDPRT
  - уголок заглушки 2 КТ200.SLDPRT
  - уголок заглушки 1 КТ200.SLDPRT
  - квадратная заглушка КТ200.SLDPRT
  - полукожух КТ200.SLDPRT
  - уголок клапана 2 КТ200.SLDPRT
  - заглушка клапана.SLDPRT
  - труба ф60 КТ200.SLDPRT
  - балка поперечная КТ200.SLDPRT
  - пластина на шасси КТ200.SLDPRT
  - ось шасси КТ200.SLDPRT
  - упор для кожуха КТ200.SLDPRT
  - козырек.SLDPRT
  - фрагмент обоймы КТ200.SLDPRT
  - ложемент топочного блока КТ200.SLDPRT
  - крышка.SLDPRT
  - подставка под ложемент КТ200.SLDPRT
  - внешняя оболочка теплообменника КТ200.SLDPRT
  - уголок дымохода 1 КТ200.SLDPRT
  - топка с отверстиями КТ200.SLDPRT
  - уголок дымохода 2 КТ200 - разв.SLDPRT
  - ролик КТ200.SLDPRT
  - топка КТ200.SLDPRT
  - платик на раму.SLDPRT
  - флянец под горелку КТ200 - 150.SLDPRT
  - упор для труб КТ200.SLDPRT
  - пластина для направляющей 1 КТ200.SLDPRT
  - внутренняя оболочка теплообменника КТ200.SLDPRT
  - полуфланец на кожух КТ200.SLDPRT
  - пластина усиления под петлю КТ200.SLDPRT
  - ушко КТ200.SLDPRT
  - уголок продольный КТ200.SLDPRT
  - патрубок КТ200.SLDPRT
  - подставка под ложемент КТ200 - разв.SLDPRT
  - пластина для направляющей 2 КТ200.SLDPRT
  - полуфланец на кожух под козырь.SLDPRT
