Теплообменный аппарат вода-этанол d=1045

287

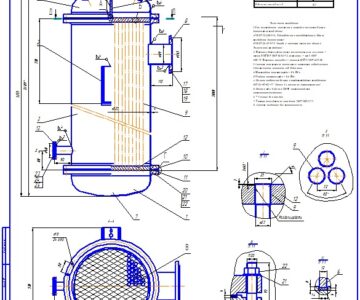

Теплообменный двухходовой кожухотрубчатый аппарат. Давление в трубном пространстве 0,4 МПа, в межтрубном пространстве - 0,2 МПа. Рабочая среда в трубном пространстве - вода, в межтрубном - этанол. Рабочая температура в трубном пространстве - 75 градусов (на входе), 55 градусов (на выходе), в межтрубном пространстве - 15 (на входе), 40 (на выходе).

3D Модели вода-этанол теплообменник этанол

Автор

Роман Парастаев

Дата

07.05.2022

Язык

Русский

Состав

3D Сборка, Деталировка (днище, обечайка, опоры, Трубная решетка, штуцер)

Софт

КОМПАС-3D 16.1 Как открыть?
