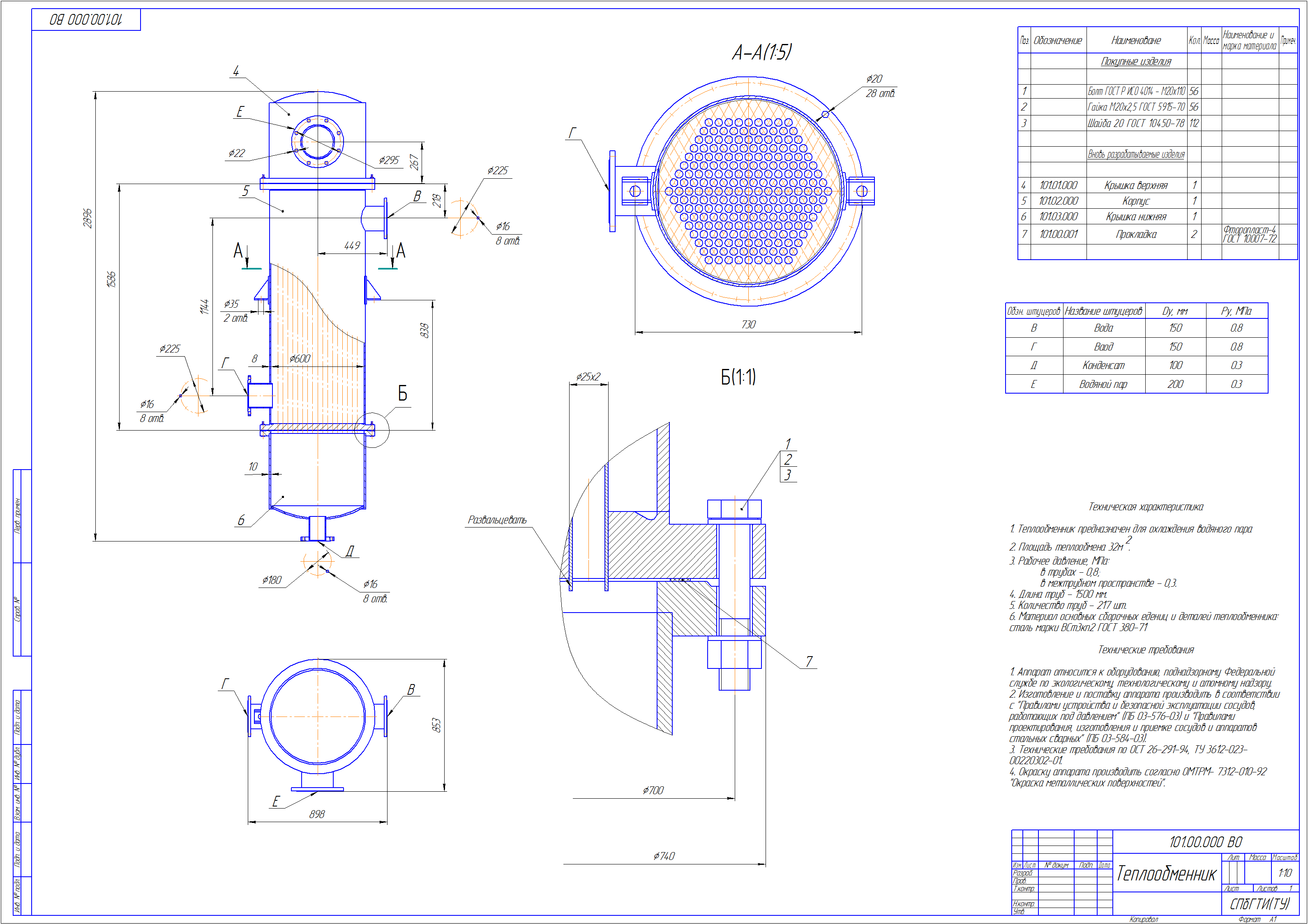

Вертикальный кожухотрубный конденсатор Dв=600

Санкт-Петербургский государственный технологический институт
Кафедра инженерного проектирования
Курсовой проект по дисциплине "Инженерная графика"
На тему "Конструирования и расчёт массы химаппарата"
Санкт-Петербург 2016

Техническая характеристика:
1. Поверхность теплообмена F=32 м2
2. Давление водяного пара в трубном пространстве pт=0,8 МПа
3. Давление воды в межтрубном пространстве pм=0,3 МПа
4. Температура водяного пара в трубном пространстве tт=180˚C
5. Температура воды в межтрубном пространстве tм=20˚C+50˚C
6. Внутренний диаметр кожуха Dв=600 мм
7. Наружный диаметр труб dн=25 мм
8. Длина труб l=1500 мм
9. Количество труб n=217
10. Размещение труб по вершинам равносторонних треугольников
11.Условный проход штуцера для водяного пара dу1=200 мм
12. Условный проход штуцера для конденсата dу2=100 мм
13. Условный проход штуцеров для воды dу3=150 мм

Введение
1. Цели и задачи
2. Аналитический обзор
2.1 Устройство аппарата
2.2 Принцип действия аппарата
2.3 Техническая характеристика
2.4 Выбор конструктивных элементов вертикального кожухотрубного конденсатора
2.5 Расчет массы аппарата
Заключение
Список используемой литературы
