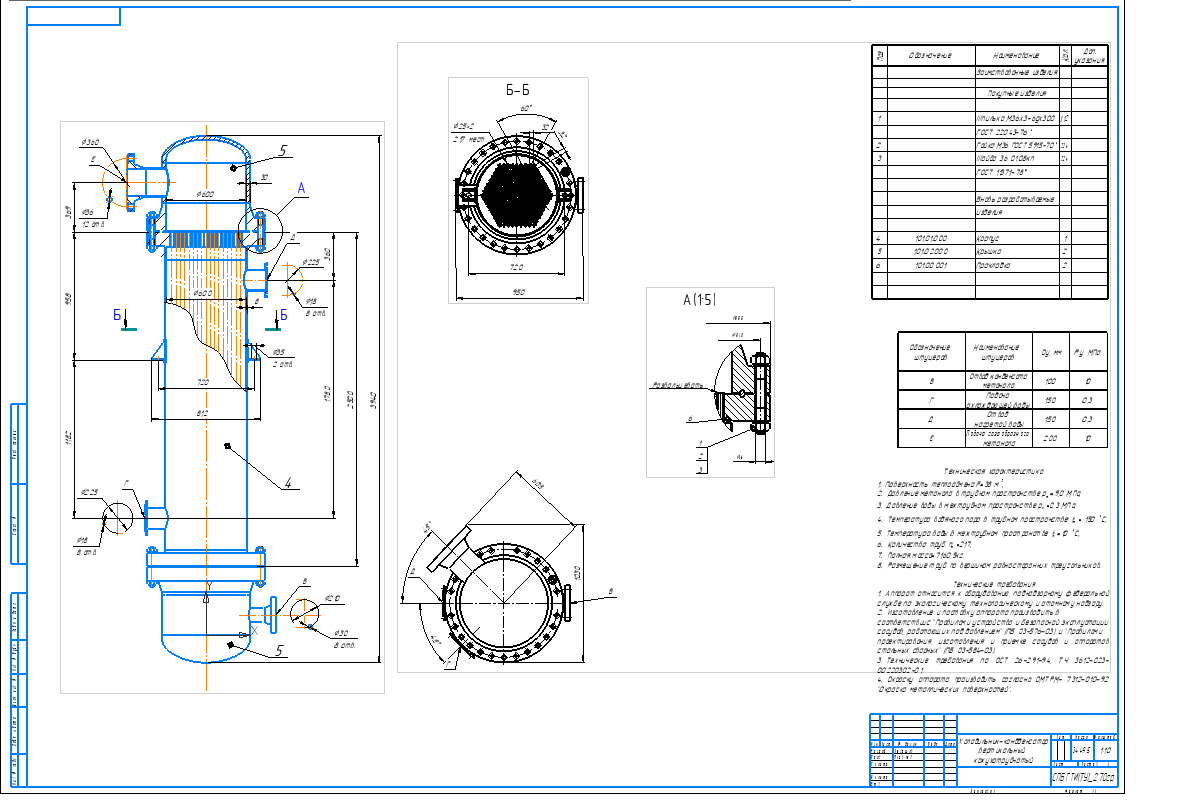

Выполнение чертежа общего вида вертикального кожухотрубного конденсатора на стадии технического проекта

«Санкт-Петербургский государственный технологический институт (технический университет)»
Кафедра Инженерного проектирования
Курсовая работа по дисциплине инженерная графика
Тема: «Выполнение чертежа общего вида вертикального кожухотрубного конденсатора на стадии технического проекта»
Санкт-Петербург 2019

Техническая характеристика
1.Поверхность теплообмена F=38 м;
2.Давление метанола в трубном пространстве p=9,0 МПа;
3.Давление воды в межтрубном пространстве p=0,3 МПа;
4.Температура водяного пара в трубном пространстве t= 150 С;
5.Температура воды в межтрубном пространстве t=10 С;
6.Количество труб n=217;
7.Полная масса=7160,5кг.
8.Размещение труб по вершинам равносторонних треугольников.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 5
Аналитический обзор 6
1. Проектирование аппарата 7
1.1. Выбор материалов… 7
1.2. Обечайка корпуса… 7
1.3. Днище корпуса… 8
1.4. Фланцы обечайки корпуса… 8
1.5. Прокладки фланцевых соединений 9
1.6. Штуцеры и штуцерные фланцы 10
1.7. Трубная решетка… 12
1.8. Опоры аппарата 12
2. Расчет массы аппарата 13
2.1. Расчет массы обечайки корпуса 13
2.2 Расчет массы обечайки крышки 13
2.3. Расчет массы днища 13
2.4. Расчет массы фланца обечайки корпуса 14
2.5. Расчет массы прокладки фланцевых соединений 14
2.6. Расчет массы штуцеров 14
2.7. Расчет массы трубной решетки и труб 16
2.8. Расчет массы опор аппарата 16
2.9. Расчет суммарной массы аппарата 17
Заключение 18
Список использованной литературы 19

Состав: Холодильник-кондденсатор вертикальный кожухотрубчатый, пояснительная записка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Начертательная геометрия и Инженерная графика / Выполнение чертежа общего вида вертикального кожухотрубного конденсатора на стадии технического проекта

хим аппарат 6в.cdw
Пояснительная записка.docx
