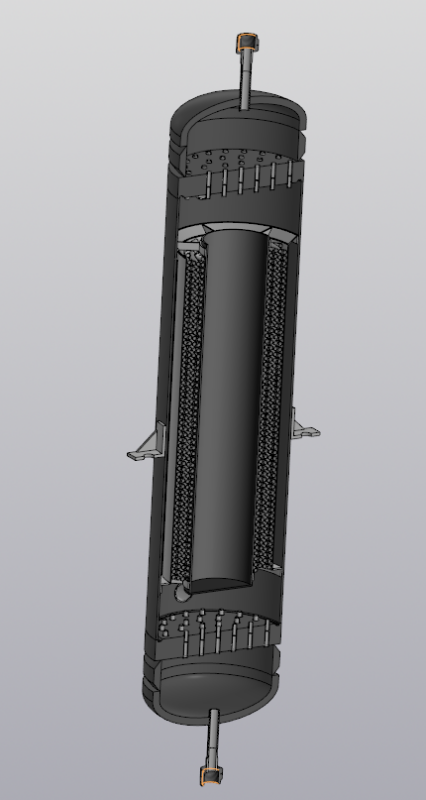

Витой испаритель 13 кВт.

0
0
50
0
0
80

МГТУ им. Н.Э. Баумана 2026г.

Холодильная техника. Витой кожухотрубный испаритель для охлаждения газообразного азота кипящим углекислым газом. Исходные данные : температура азота на входе - 318 К, давление азота - 150 бар, температура азота на выходе - 238 К. Расход азота 848,5 кг/ч.
Характеристика: температура жидкого углекислого газа на входе-228 К. Температура жидкого углекислого газа на выходе-234 К Давление углекислого газа - 8 бар. Допустимые потери давления на линии азота - 10 кПа, на линии углекислого газа -10 кПа. Расход углекислого газа - 555,2 кг/ч. Тепловая нагрузка - 13 кВт.


Сообщить о проблеме
Автор
user-avatar user-5145569
Дата
27.04.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 23 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
      • icon-Крестовина.a3d Крестовина.a3d
      • icon-Лапы.m3d Лапы.m3d
      • icon-Обод.m3d Обод.m3d
      • icon-Основание.m3d Основание.m3d
      • icon-Диффузор.m3d Диффузор.m3d
      • icon-Распределитель.a3d Распределитель.a3d
      • icon-Решетка распределительная.m3d Решетка распределительная.m3d
      • icon-Труба входа CO2.m3d Труба входа CO2.m3d
      • icon-Трубопровод входа CO2.a3d Трубопровод входа CO2.a3d
      • icon-Заглушка.m3d Заглушка.m3d
      • icon-Пруток.m3d Пруток.m3d
      • icon-Труба 6х0,6 12Х18Н10Т L=350 мм.m3d Труба 6х0,6 12Х18Н10Т L=350 мм.m3d
      • icon-Трубный пучок.a3d Трубный пучок.a3d
    • icon-Выход потока углекислого газа.m3d Выход потока углекислого газа.m3d
    • icon-Заглушка плоская.m3d Заглушка плоская.m3d
    • icon-Заглушка эллиптическая.m3d Заглушка эллиптическая.m3d
    • icon-Испаритель кожузотрубный витой.a3d Испаритель кожузотрубный витой.a3d
    • icon-Испаритель кожузотрубный витой.stp Испаритель кожузотрубный витой.stp
    • icon-Каплеотвод.m3d Каплеотвод.m3d
    • icon-Коллектор.m3d Коллектор.m3d
    • icon-Кронштейн.m3d Кронштейн.m3d
    • icon-Лапа.m3d Лапа.m3d
    • icon-Ниппель.m3d Ниппель.m3d
    • icon-Обечайка.m3d Обечайка.m3d
    • icon-Полукольцо.m3d Полукольцо.m3d
    • icon-Решетка распределительная.m3d Решетка распределительная.m3d
    • icon-Сердечник.m3d Сердечник.m3d
    • icon-Труба.m3d Труба.m3d
    • icon-Труба 2.m3d Труба 2.m3d
    • icon-Труба CO2 1-2.a3d Труба CO2 1-2.a3d
    • icon-Труба азотная.m3d Труба азотная.m3d
    • icon-Трубопровод 14х1.5.a3d Трубопровод 14х1.5.a3d
    • icon-Труюопровод входа азота.m3d Труюопровод входа азота.m3d
    • icon-Фальш-обечайка.m3d Фальш-обечайка.m3d
