Расчет и проектирование аммиачного кожухотрубного горизонтального испарителя

Камчатский государственный технический университет
Кафедра холодильных и энергетических установок
Курсовой проект по дисциплине "Тепломассообменные аппараты низкотемпературных установок"
На тему "Расчет и проектирование кожухотрубного испарителя "
Петропавловск- Камчатский 2017

Исходные данные:
Тепловая нагрузка на аппарат, Qта=110 кВт
Температура охлаждаемой среды на выходе из аппарата, ts = -25 ºС
Температура охлаждающей среды на входе в аппарат, tw= -30 ºС
Вид хладагента R717

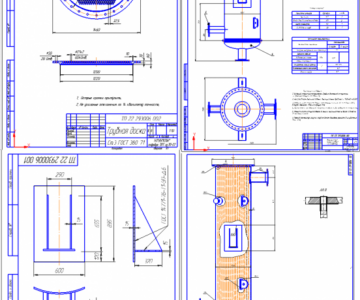

Чертеж детали, разработка узлов – трубная решетка
Трубки стальные, крышка чугунная
Диаметр трубок 22×18мм
Толщина стенки трубок 2мм

В данной работе рассчитывается и проектируется теплообменный аппарат.

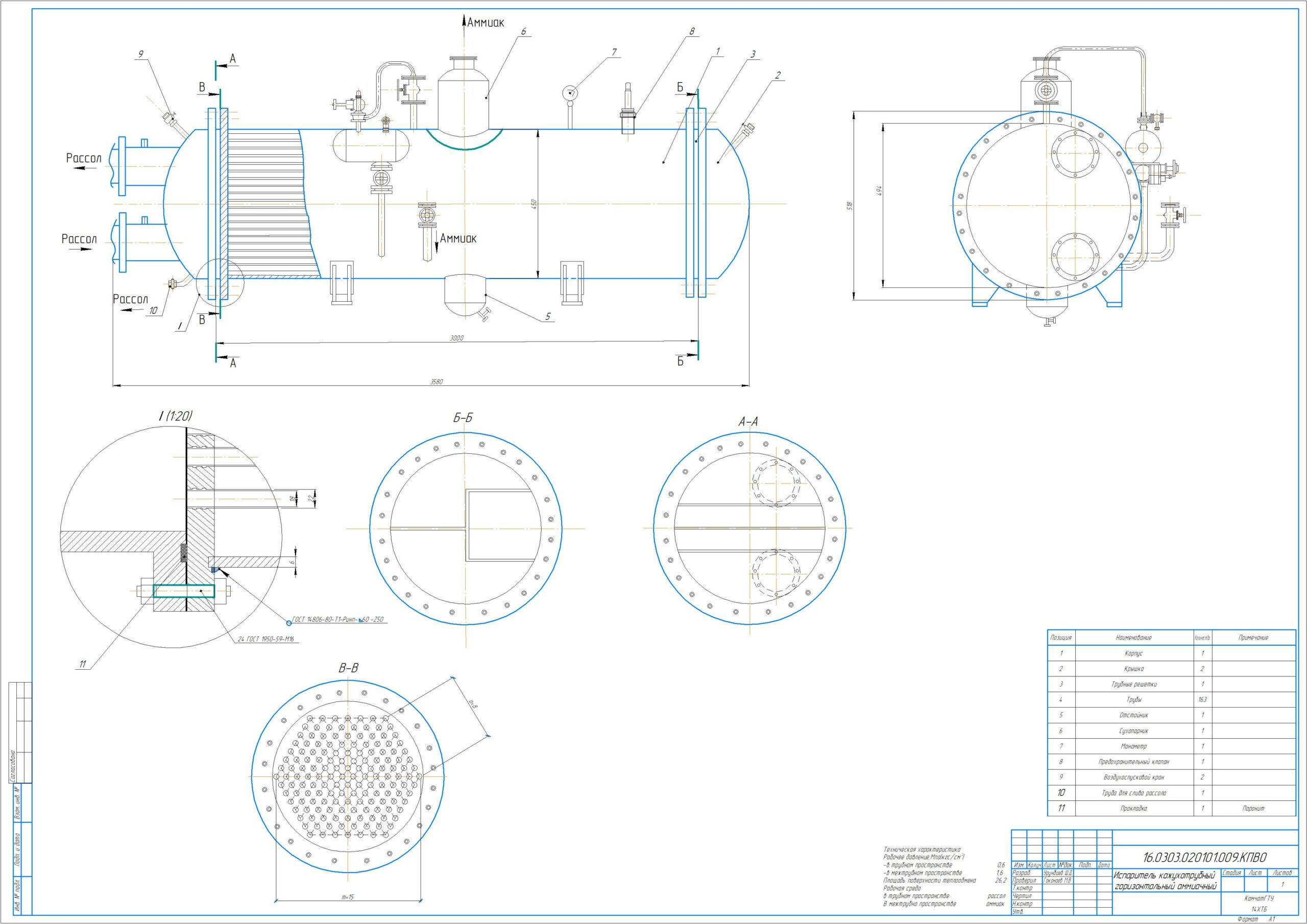

Графическая часть содержит схему кожухотрубного испарителя

Содержание:

Введение……………………………………………………………. 2
Принцип работы……………………………………………………. 3
1. Исходные данные……...…………………………………….……... 4
2. Тепловой расчет аммиачного кожухотрубного горизонтального испраителя…………………………………………………………... 5
3. Конструктивный расчет аммиачного кожухотрубного горизонтального испарителя………………………………………. 10
4. Гидравлический расчет аммиачного кожухотрубного горизонтального испарителя……………………………………… 12
5. Расчет на прочность аммиачного кожухотрубного горизонтального испарителя…………………………………………………………. 13
6. Заключение………………………………………………………… 23
7. Список литературы………………………………………………... 24

Состав: Испаритель кожухотрубный Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Инженерные системы / Хладотехника и холодильные установки / Расчет и проектирование аммиачного кожухотрубного горизонтального испарителя

Икт/икт.cdw
Икт/испаритель.docx
