Кожухотрубный горизонтальный теплообменник

Машиностроительный колледж СумДУ
Кафедра химического и нефтяного машиностроения
Курсовой проект по дисциплине "Конструкции машин и аппаратов"
На тему: "Спроектировать охладитель природного газа"
Сумы 2012

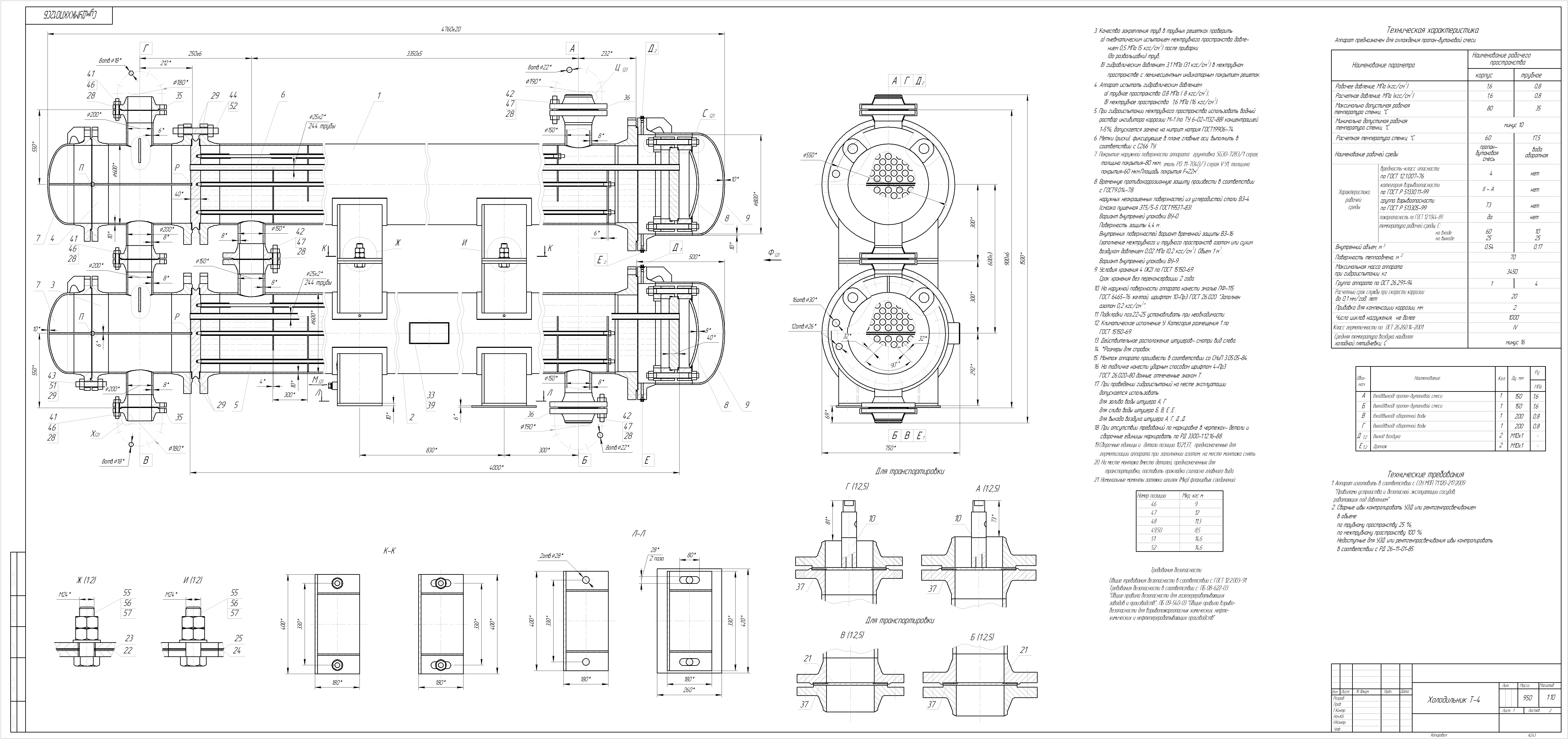

Данным изделием является теплообменный аппарат для охлаждения газовой смеси, а именно кожухотрубный теплообменник горизонтального типа. Основными элементами аппарата есть кожух, пучок труб, трубные решетки. Кожух представлен цилиндрической обечайкой. Так же в корпусе вмонтированы штуцера для введения и выведения сырья.

Техническая характеристика аппарата:
Рабочее давление в корпусе 1,6 МПа, в трубном пространстве 0,8 МПа.
Максимально допустимая рабочая температура стенки 80 градусов, минимально допустимая -10 градусов.
Рабочая среда в корпусе - пропан-бутановая смесь, в трубном пространстве - вода.
Максимальная масса аппарата при гидроиспытании 3450 кг.
