Теплоснабжение промышленного района г.Бодайбо

Братский государственный университет
Кафедра промышленной теплоэнергетики
Курсовой проект по дисциплине "Системы теплоснабжения"
На тему "Теплоснабжение промышленного района"
2019

Исходные данные к проекту:
1. Географический район расположения объектов теплоснабжения:
Иркутская обл., г. Бодайбо;
2. Генплан (схема) района теплоснабжения.
3. Тип системы теплоснабжения: закрытая.
4. Вид и параметры теплоносителя: вода, т1=180С, т2=70С.
5. Число жителей на объектах теплоснабжения:
в микрорайоне: 34000 человек
в рабочем поселке: 11000 человек
6. Тепловые нагрузки на промпредприятии:
на технологические нужды, Qт 35 МВт
на отопление, Qо 32 МВт
на вентиляцию, Qв 27 МВт
на ГВС, Qгв 10 МВт
7. Длины участков, L, м и соответствующие им уклоны местности, i, м/км:
АВ = 2400 м i=1,4 м/км
ВС = 1500 м i=1,1 м/км
ВР = 2300м i=2,9м/км
СМ = 1700м i=2,3м/км
СП = 2000м i=2,5м/км
8. Высоты зданий, h, м:
в микрорайоне 16
в рабочем поселке 16
на промпредприятии 31

ВВЕДЕНИЕ 6
1 РАСЧЕТ ТЕПЛОВОГО ПОТРЕБИТЕЛЯ 7
1.1 Теплопотребление жилых районов 7
1.2 Теплопотребление промышленного предприятия 11
1.3 Годовые расходы теплоты 13
2 ПОСТРОЕНИЕ ГРАФИКОВ ТЕПЛОВЫХ НАГРУЗОК И ПО ПРОДОЛЖИТЕЛЬНОСТИ ТЕПЛОВЫХ НАГРУЗОК .18
3 РЕГУЛИРОВАНИЕ ТЕПЛОВОЙ НАГРУЗКИ 19
3.1 Выбор метода регулирования 19
3.2 Построение графиков температур при центральном регулировании систем теплоснабжения по отопительной нагрузке 19
3.3 Расчет «повышенного» температурного графика 22
3.4 Расчет и построение графиков температур на вентиляцию 26
3.5 Расчет и построение графиков суммарного расхода воды 30
4 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ТЕПЛОВОЙ СЕТИ 35
4.1 Предварительный гидравлический расчет 35

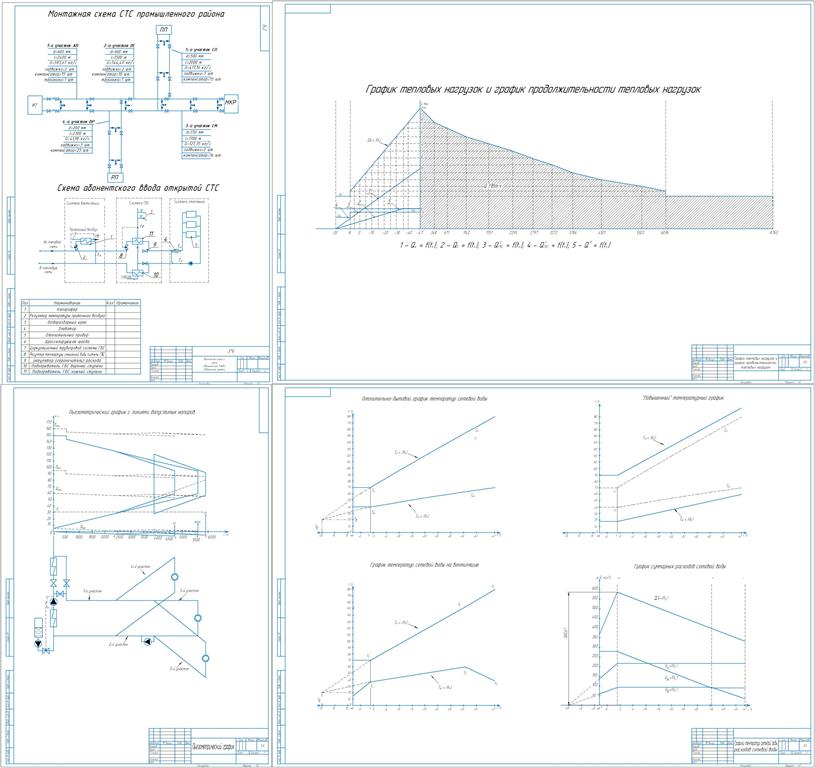

4.2 Разработка монтажной схемы 38
4.3 Окончательный гидравлический расчет 40
4.4 Построение пьезометрического графика 42
5 ТЕПЛОВОЙ РАСЧЕТ МАГИСТРАЛИ ТЕПЛОВОЙ СЕТИ 44
5.1 Тепловой расчет надземного участка сети СП 44
5.2 Тепловой расчет подземной прокладки в непроходных каналах 46
6 РАСЧЕТ ОПОР 57
6.1 Надземный участок СП 57
6.2 Подземный канальный участок АВ = ВС 60
6.3 Подземный канальный участок СМ 61
6.4 Подземный канальный участок ВР 63
7 РАСЧЕТ ТРУБОПРОВОДОВ ТАПЛОВЫХ СЕТЕЙ НА ПРОЧНОСТЬ И КОМПЕНСАЦИЮ ТЕМПЕРАТУРНЫХ РАСШИРЕНИЙ 65
7.1 Для участка СП 65
7.2 Для участка АВ=ВС 69
7.3 Для участка СМ 71
7.4 Для участка ВР 72
8 ВЫБОР НАСОСОВ 75
8.1 Выбор сетевых насосов 75
8.2 Выбор подкачивающих насосов 75
8.3 Выбор подпиточных насосов 76
ЗАКЛЮЧЕНИЕ 77
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 78
