ФГОУ ВО «КАЛИНИНГРАДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра «Теплогазоснабжение и вентиляция»
Дисциплина: «Теплоснабжение»
Теплоснабжение района города Абакан
Калининград, 2017г.
Тема проекта: Теплоснабжение района города
Исходные данные к проекту:
1. Пункт строительства – Абакан.
2. Номер генплана района города – № 5.
3. Теплоснабжение от ТЭЦ № 3.
4. Этажность застройки кварталов – 5.
5. Обеспеченность жителей общей площадью, fпол, м2/чел – 20.
6. Плотность населения: 180 чел/га
7. Тепловая сеть: открытая.
8. Теплоноситель и его параметры – Т1/Т2=110/70 0С, Р=0,6 МПа.
9. Уровень грунтовых вод от поверхности земли, м – 1,8.
Рабочая программа проектирования:
Расчетная часть - пояснительная записка объемом 44 страницы.
Содержание расчетной части
1. Определение тепловых потоков на отопление, вентиляцию и горячее водоснабжение.
2. Построение годового графика расхода тепла в зависимости от температуры наружного воздуха.
3. Расчет регулирования тепловых нагрузок.
4. Выбор трассы тепловой сети.
5. Определение расходов теплоносителя.
6. Гидравлический расчет в первом приближении.
7. Разработка монтажной схемы тепловой сети.
8. Гидравлический расчет во втором приближении.
9. Построение пьезометрического графика.
10. Расчет толщины тепловой изоляции.
11. Расчеты на прочность.
12. Выбор насосного оборудования системы теплоснабжения.

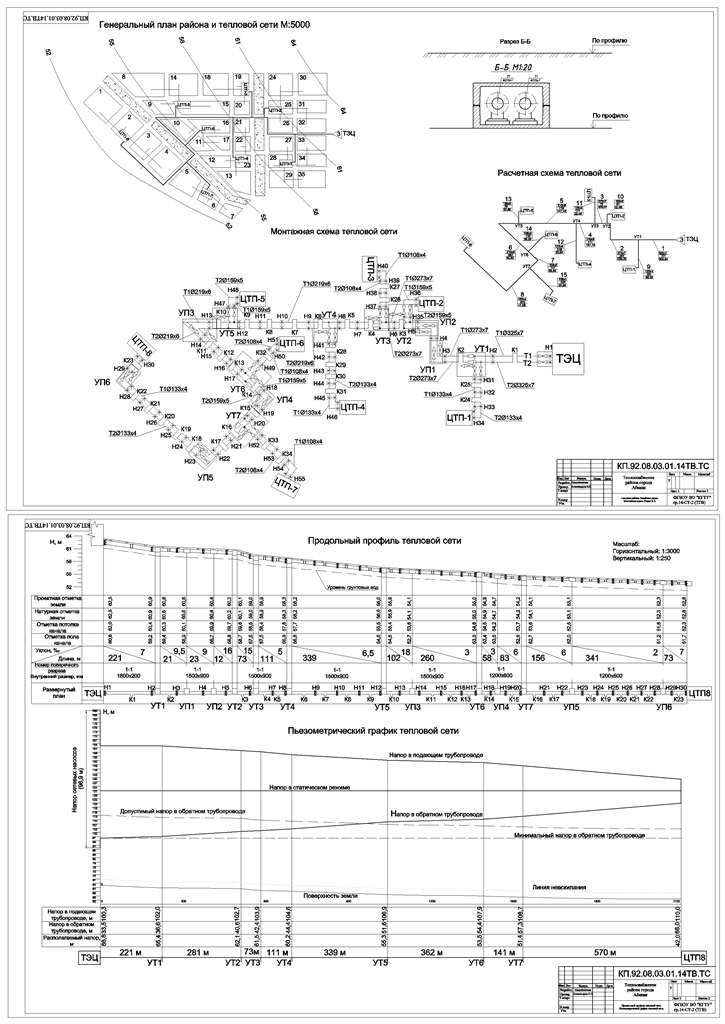

Графическая часть - 2 листа формата А1.
Состав графической части проекта
1. Генплан района с нанесением тепловых сетей в М 1:5000.
2. Монтажная схема теплосети.
3. Расчетная схема тепловой сети.
4. Профиль тепловой сети в Мг 1:10000 и Мв 1:100.
5. Пьезометрический график.
6. Поперечный разрез прокладки участка теплосети в М 1:10 или М 1:20.
7. План и разрез тепловой камеры в М 1:20.
