Теплоснабжение района города

СПбГАСУ
Кафедра Теплогазоснабжения и охраны воздушного бассейна
Курсовой проект по дисциплине "Теплоснабжение"
На тему: «Теплоснабжение района города»
Санкт-Петербург 2011

В данной работе рассматривается теплоснабжение района города

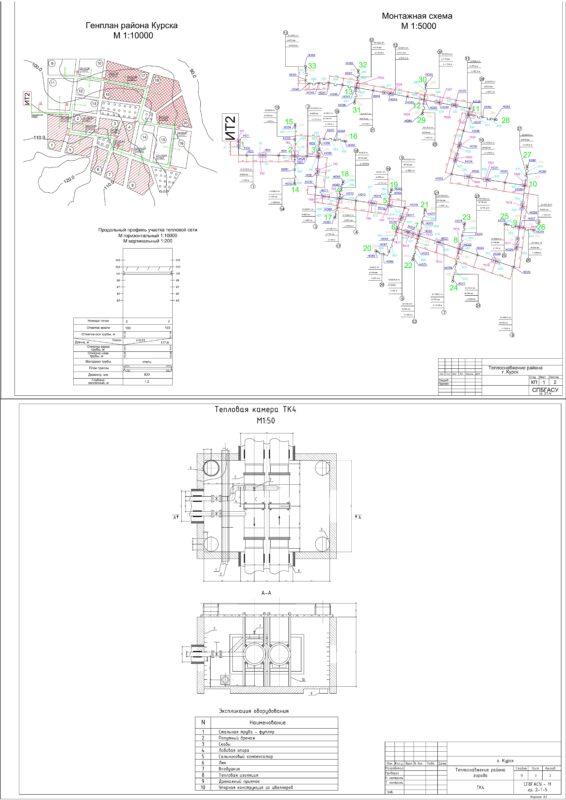

Графическая часть содержит:
- план тепловых сетей,
- продольный профиль,
- оборудование тепловой камеры.

Курск— город в России, административный центр Курской области. Один из культурных, религиозных центров России. Город обладает крупным промышленным комплексом, научно-образовательными центрами. Курск — транспортный узел центральной России. Застройка состоит из 20-ти кварталов 5-ти, 9-ти и 12-ти этажных зданий.

Пояснительная записка:
1. Характеристика района города.
1.1. ХАРАКТЕРИСТИКА КВАРТАЛОВ.
1.2. ПРОДОЛЖИТЕЛЬНОСТИ СТОЯНИЯ ТЕМПЕРАТУР.
2. Определение расчетных часовых и годовых потоков теплоты на отопление, вентиляцию, горячее водоснабжение и суммарных по кварталам города. Расчет и построение графиков регулирования расходов теплоты в зависимости от температуры наружного воздуха и по продолжительности стояния температур.
2.1. МАКСИМАЛЬНЫЙ ТЕПЛОВОЙ ПОТОК НА ОТОПЛЕНИЕ ЖИЛЫХ И ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ.
2.2. МАКСИМАЛЬНЫЙ ТЕПЛОВОЙ ПОТОК НА ВЕНТИЛЯЦИЮ ОБЩЕСТВЕННЫХ ЗДАНИЙ.
2.3. СРЕДНИЙ ТЕПЛОВОЙ ПОТОК НА ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ (ГВС).
2.4. СУММАРНЫЙ ТЕПЛОВОЙ ПОТОК.
2.5. МАКСИМАЛЬНЫЙ ТЕПЛОВОЙ ПОТОК НА ГВС.
2.6. СРЕДНИЙ ТЕПЛОВОЙ ПОТОК НА ОТОПЛЕНИЕ.
2.7. СРЕДНИЙ ТЕПЛОВОЙ ПОТОК НА ВЕНТИЛЯЦИЮ.
2.8. СРЕДНИЙ ТЕПЛОВОЙ ПОТОК НА ГВС В НЕОТОПИТЕЛЬНЫЙ ПЕРИОД .
2.9. ГОДОВЫЕ ТЕПЛОВЫЕ ПОТОКИ.
3. Принципиальня схема подключения потребителей к тепловой сети.
4. Гидравлический расчёт тепловых сетей.
4.1. РАСХОДЫ ВОДЫ ПО ПОТРЕБИТЕЛЯМ.
4.2. РАСЧЁТ ЭКВИВАЛЕНТНЫХ ДЛИН МЕСТНЫХ СОПРОТИВЛЕНИЙ.
5. Выполнение монтажной схемы тепловой сети. Описание принимаемых конструктивных элементов тепловой сети.
6. Расчёт гидравлических режимов (основного и летнего). Постронеие пьезометрических графиков для всех режимов.
7. Расчет конструктивных элементов тепловой сети (подбор компенсаторов (П-образных и сальниковых), определение компенсации температурных удлинений, определение нагрузок на неподвижную опору, расчет участков самокомпенсации)..
7.1. РАСЧЕТ САЛЬНИКОВОГО КОМПЕНСАТОРА НА УЧАСТКЕ №2.
7.2. РАСЧЕТ НЕПОДВИЖНОЙ ОПОРЫ (НО6).
7.3. РАСЧЕТ П-ОБРАЗНОГО КОМПЕНСАТОРА НА УЧАСТКЕ №13.
7.4. РАСЧЕТ УЧАСТКА САМОКОМПЕНСКАЦИИ (УЧАСТОК 1).
8. Подбор основного и вспомогательного оборудования источника теплоты (пиковых котлов, сетевых и подпиточных насосов).
8.1. ПОДБОР КОТЛОВ.
8.2. ПОДБОР СЕТЕВЫХ И ПОДПИТОЧНЫХ НАСОСОВ.
9. Разработка конструкции подземной прокладки теплопроводов. Выбор материала и расчет толщины основного теплоизоляционного слоя.
Список литературы.

Приложение:
Расчётные таблицы в Excel

Состав: Тепловая камера, Продольный профиль, План тепловых сетей, Пояснительная записка Язык документа

Софт: AutoCAD AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплоснабжение района города

ПЗ.docx
Тепловая камера.dwg
ТС района Курска.dwg
ТС.xlsx
