Теплоснабжение района города Рязань

0
1
53
2
0

Тюменский строительный институт
Кафедра теплогазоснабжения и вентиляции
Курсовой проект по дисциплине "Теплоснабжение"
На тему: Теплоснабжение района города Рязань
Тюмень 2022

1 ИСХОДНЫЕ ДАННЫЕ
Проект разработан для района города Рязань. Район включает в себя жилые и административные здания. Источником теплоснабжения является городская ТЭЦ города Рязань.
Расчетная температура теплоносителя 140-70°С.
Способ прокладки тепловой сети – подземная, бесканальная в пенополиуретане.
Климатические данные:
Таблица 1.1 – Климатические данные для проектирования
В данном курсовом проекте запроектирована водяная, закрытая, тупиковая система теплоснабжения.
В качестве теплоносителя используется вода с температурой 140-70оС.
Прокладка тепловой сети бесканальная, трубы и фасонные изделия в пенополиуритановой теплоизоляции.
Компенсаторы, углы поворота, трубопроводы пересекающие проезжую часть укладываются в каналы.
При выборе системы теплоснабжения было взято во внимание обеспечение гидравлической устойчивости системы и снижения металлоемкости.
Трубы прокладываются под землей, не проходя под свалками, парковками, кладбищами и участками, представляющими опасность химического и радиоактивного загрязнения теплоносителя.
Закрытая система теплоснабжения представляет собой систему, в которой вода используется только как теплоноситель и не забирается из теплосистемы на нужды обеспечения горячего водоснабжения.
Двухтрубная закрытая система состоит из подающего трубопровода для подачи горячей воды от источников теплоснабжения до систем теплоиспользования и обратных трубопроводов для возврата охлажденной воды к источникам для повторного подогрева.
Система полностью закрыта от окружающей среды. Преимуществом такой системы является высокое качество теплоснабжения.
Опоры прияты неподвижные, в тепловых камерах – лобовые, на трассе – щитовые.
Компенсация температурных удлинений осуществляется за счет П-образных компенсаторов. Самокомпенсирующая способность – в углах поворота.

СОДЕРЖАНИЕ
1 ИСХОДНЫЕ ДАННЫЕ.............................................................................................3
2 ОПИСАНИЕ СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ...................................................4
3 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ ТЕПЛОВЫХ НАГРУЗОК ..................................5
4 ПОСТРОЕНИЕ ГОДОВОГО ГРАФИКА РАСХОДА ТЕПЛОТЫ .......................8
5 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ТЕПЛОНОСИТЕЛЯ...................11
6 ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ВОДЯНОЙ ТЕПЛОВОЙ СЕТИ .......................14
6.1 Предварительный гидравлический расчет ...............................................14
6.2 Окончательный гидравлический расчет....................................................21
7 ПОСТРОЕНИЕ ПЬЕЗОМЕТРИЧЕСКОГО ГРАФИКА........................................23
СПИСОК ЛИТЕРАТУРЫ........................................................................................24



Автор
Вадим
Дата
24.05.2023
Язык
Русский
Состав

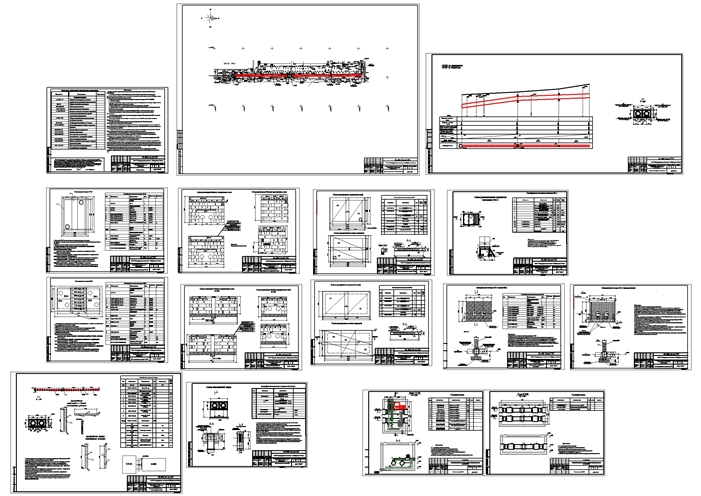

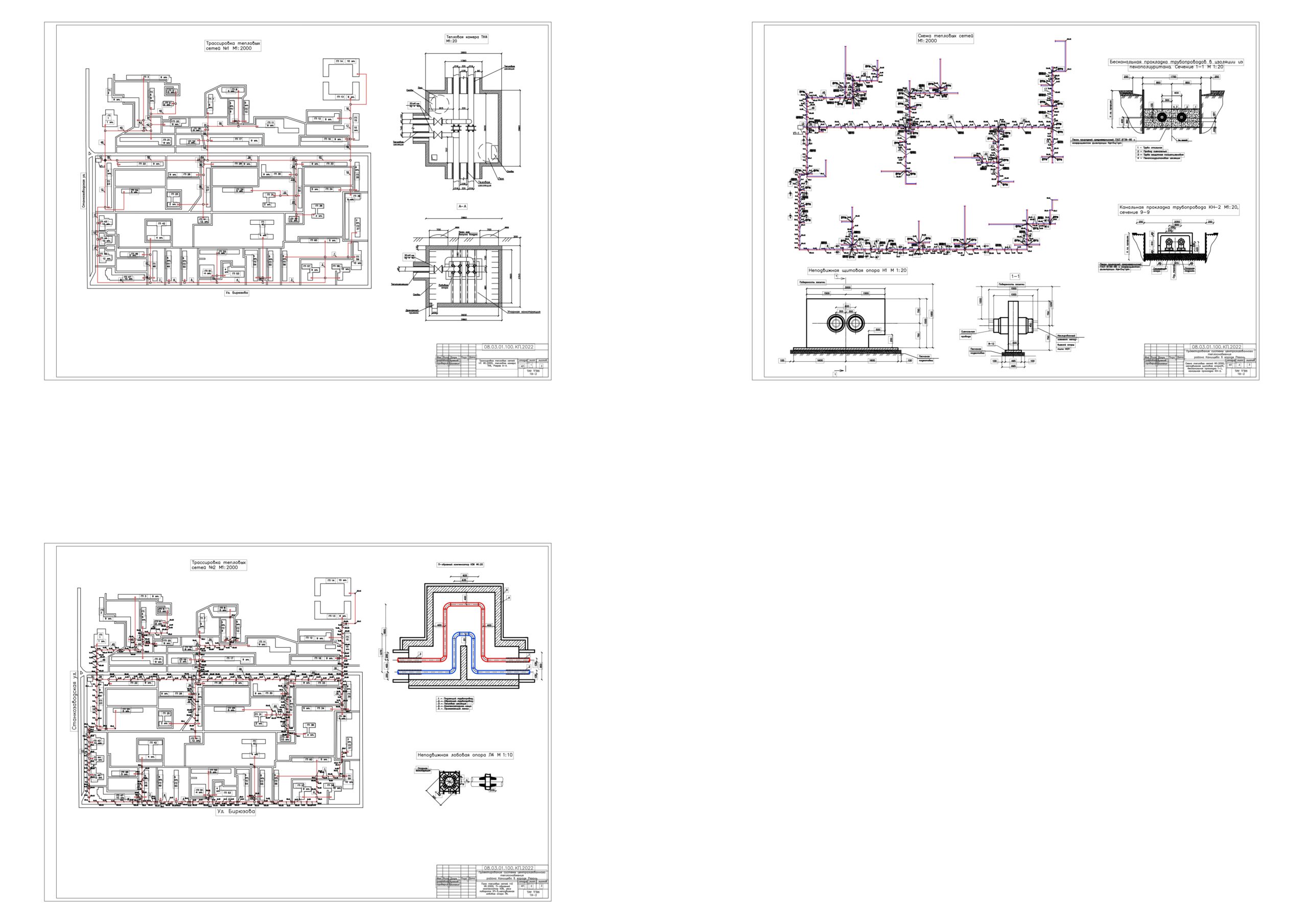

Трассировка тепловых сетей №1 М1:2000, тепловая камера ТК4, Разрез А-А; План тепловых сетей №2 М1:2000, П-образный компенсатор К36, угол поворота УП-5,неподвижная лобовая опора Л4;Схема тепловых сетей М1:2000, неподвижная щитовая опораН1, бесканальная прокладка 1-1, канальная прокладка КН-2., ПЗ
Софт
AutoCAD 20221 Как открыть?
Содержимое архива
    • ГЧ_Теплоснабжение_Кулясов_ТГВб19-2(исправлено).dwg
  • ПЗ_Теплоснабжение_Кулясов_ТГВб19-2(исправлено).docx
