Топка футерованная жаропрочным бетоном

153

топка диаметром Ф1266мм L 2860мм футерованная 2 слоя МКРП-340 и слой бетона БОСС-200 . Производительность 850000ккал/ч** .Рабочая температура 700-1000С

3D Модели горелка прокалка сушилка Топка Топочное устройство футеровка

Автор

Булат Халитов

Дата

21.04.2021

Язык

Русский

Состав

ЗD Сборка

Софт

КОМПАС-3D 19.0.0 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

106-15-10.00.000 СБ Топка F-901
- Фланец штуцера _ 106-15-10.10.010.m3d
- Боковина смесительной камеры _ 106-15-10.10.003.m3d
- Опора топки F-901 106-15-10.30.000 СБ
  - Опорный лист _ 106-15-10.30.001.m3d
  - Опора топки F-901 _ 106-15-10.30.000 СБ.a3d
- 106-15-10.10.005 - Боковина горизонтальная осмотрового люка.m3d
- Крышка осмотрового люка _ 106-15-10.10.012.m3d
- Обечайка смесительной камеры _ 106-15-10.10.002.m3d
- Штуцер _ 106-15-10.10.007.m3d
- 106-15-10.00.000 _ Топка F-901.spw
- Фланец осмотрового люка _ 106-15-10.10.011.m3d
- Торец _ 106-15-10.10.008.m3d
- 106-15-10.10.009 _ Фланец корпуса.m3d
- Переход топки F-901 _ 106-15-10.20.000 СБ
  - Переход топки F-901 _ 106-15-10.20.000 СБ.a3d
  - Фланец перехода _ 106-15-10.20.002.m3d
  - Обечайка _ 106-15-10.20.001.m3d

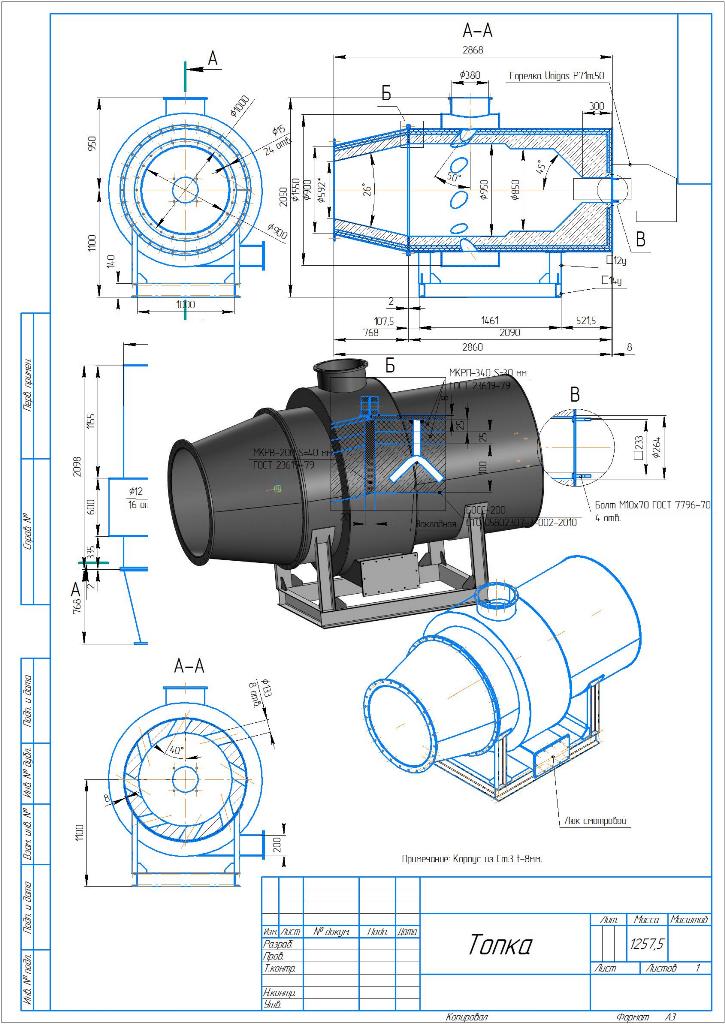

- Топка 106-15-10.00.000.jpg
- Корпус топки F-901 _ 106-15-10.10.000 СБ.a3d
- Топка 106-15-10.00.000.cdw
- Топка F-901 _ 106-15-10.00.000 СБ.a3d
- Боковина вертикальная осмотрового люка _ 106-15-10.10.004.m3d
- 106-15-10.10.001 _ Обечайка.m3d
