Топочный агрегат универсальный

174

150

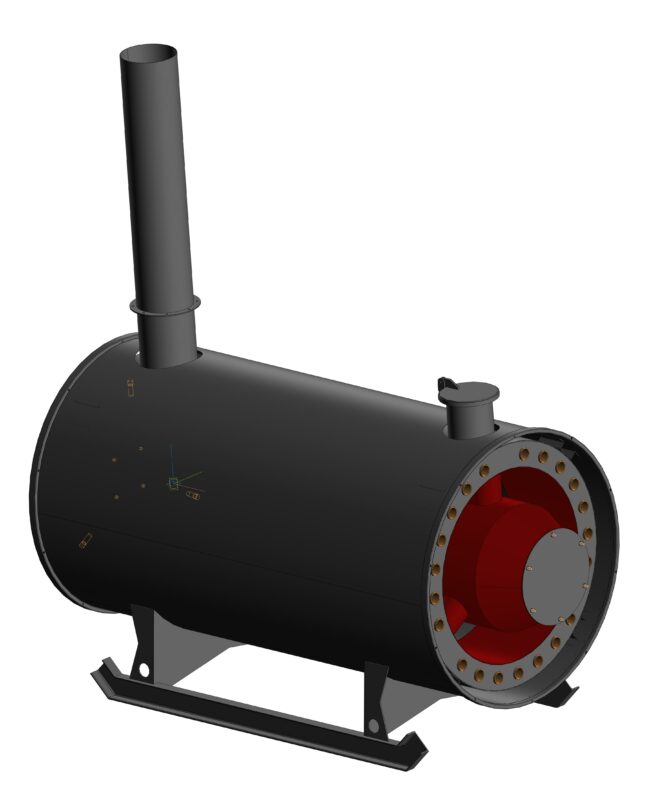

3D модель Топочный агрегат универсальный

Осуществляет подогрев в теплообменнике атмосферного воздуха и подачу его для разнообразного использования, при этом состав продуктов сгорания соответствует требованиям санитарных норм. Используется для вентилирования и сушки различных сельскохозяйственных материалов с сохранением биологической жизнеспособности и экологической чистоты зерна.
Теплопроизводительность 3,14 Гдж, за 1 ч. основного времени 750 000 кКал, расход жидкого топлива 100 кг/час, газа низкого давления 130 куб м/ч, тепловой кпд 80...95%, производительность 50 000 куб м/ч

ТАУ Теплогенератор теплообменник

Автор

Дмитрий Жданов

Дата

24.08.2019

Язык

Русский

Состав

3D сборка

Софт

КОМПАС-3D 18,1 Как открыть?

Содержимое архива

ТАУ 0,75
- ТАУ 0,75.a3d
- Камера горения
  - Тело 10.m3d
  - Камера горения _ ТАУ 0,75.m3d
  - Заглушка _ ТАУ 0,75.cdw
  - Тело 4.cdw
  - Тело 12.m3d
  - Тело 8.m3d
  - Тело 15.cdw
  - Тело 15.m3d
  - Тело 9.m3d
  - Тело 4.m3d
  - Тело 9.cdw
  - Тело 2.m3d
  - 1,5мм.frw
  - 4мм.frw
  - Тело 1.m3d
  - Тело 2.cdw
  - Камера горения _ ТАУ 0,75.a3d
  - Заглушка _ ТАУ 0,75.m3d
  - Фланец горелки _ ТАУ 0,75.m3d
  - Тело 10.cdw
  - Тело 3.m3d
  - 3мм.frw
  - Тело 14.cdw
  - Тело 12.cdw
  - Тело 14.m3d
  - 12мм.frw
  - 4мм AISI 310.frw
  - Тело 8.cdw
  - Тело 3.cdw
- kr-1.jpg
- Оболочка
  - Тело 2.m3d
  - 1,5мм.frw
  - Тело 5.m3d
  - Оболочка _ ТАУ 0,75.m3d
  - 4мм.frw
  - Опора _ ТАУ 0,75.m3d
  - Тело 3.m3d
  - Опора _ ТАУ 0,75.cdw
  - 3мм.frw
  - 6мм.frw
  - Тело 3.cdw
- Теплообменник
  - Тело 10.m3d
  - Хомут _ ТАУ-0,75.m3d
  - Крышка _ ТАУ 0,75.m3d
  - Тело 8.m3d
  - Искрогаситель _ ТАУ 0,75.m3d
  - Тело 9.m3d
  - Тело 9.cdw
  - Тело 2.m3d
  - Труба дымохода _ ТАУ 0,75.m3d
  - 1,5мм.frw
  - Теплообменник _ ТАУ 0,75.m3d
  - Тело 1.m3d
  - Тело 2.cdw
  - Труба дымохода _ ТАУ 0,75.cdw
  - Труба _ ТАУ 0,75.m3d
  - 20мм.frw
  - Тело 3.m3d
  - Тело 6.cdw
  - Тело 6.m3d
  - 3мм.frw
  - Хомут _ ТАУ 0,75.cdw
  - 6мм.frw
  - 10мм.frw
  - 12мм.frw
  - Тело 3.cdw
  - Тело 1.cdw
  - Искрогаситель _ ТАУ 0,75.cdw
