Турбина ПТ-10-30

Московский государственный технический университет им. Н.Э. Баумана
Кафедра тепловые двигатели и теплофизика
Курсовой проект по дисциплине: "Проектирование ПП и КУ"
На тему: " Оптимизация Паровой турбины ПТ-10-30"

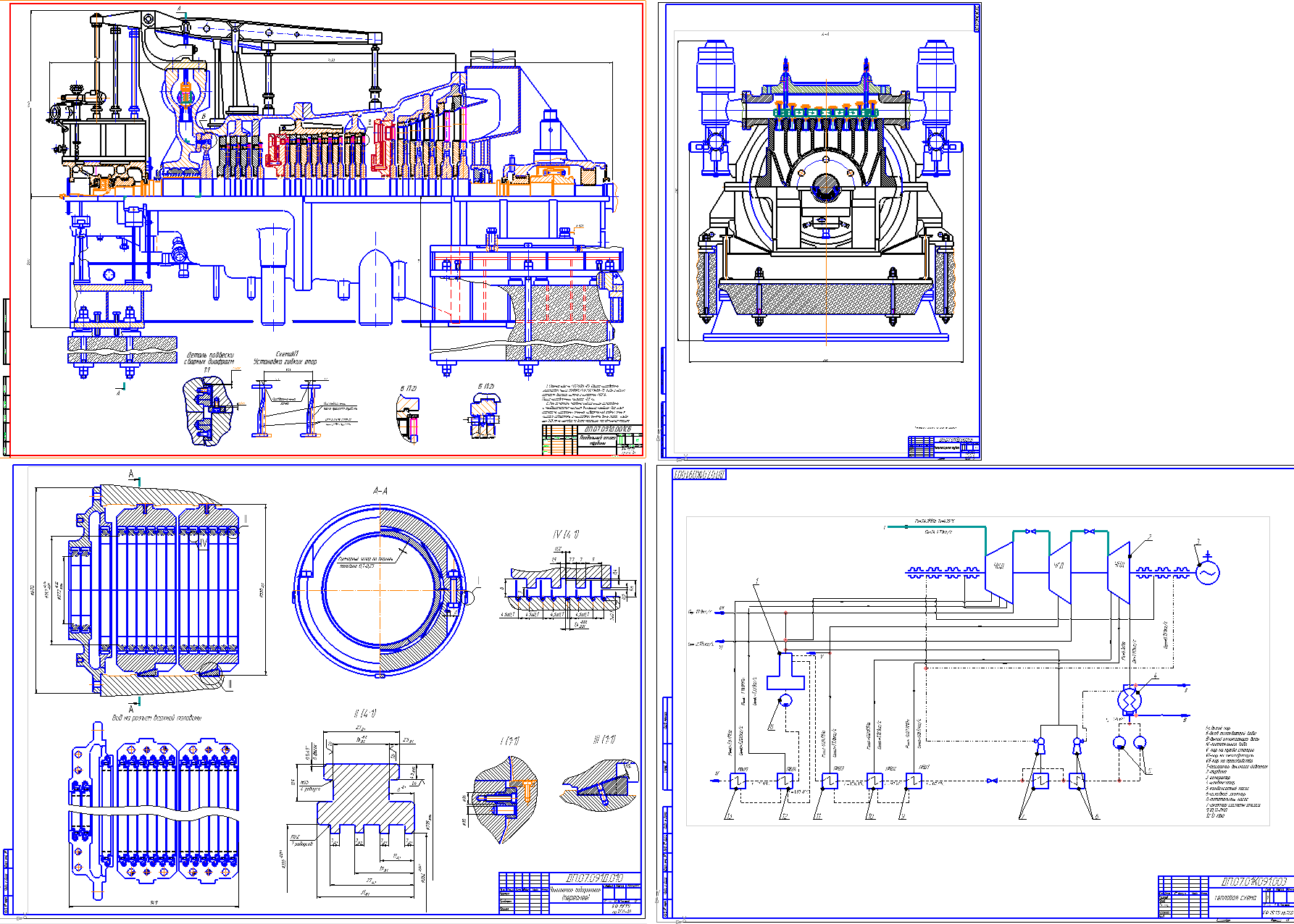

Прототипом турбины, представленной в этой работе является ПТ-10-30.В работе представлены продольный и поперечный разрезы турбины.В конструкторской части представлена оптимизация проточной части турбины. Стационарная теплофикационная турбина ПТ-10-35 с промышленным и теплофикационным отборами пара предназначена для непосредственного привода электрического генератора переменного тока, монтируемого на общем фундаменте.
Турбина может работать как с полностью открытыми отборами пара, так и с полностью закрытыми, то есть в чисто конденсационном режиме. Турбина одноцилиндровая. Турбина имеет два регулируемых отбора пара: производственный при давлении 0,98 МПа (9,8кгс/см2) и теплофикационный при давлении 0,12 МПа (1,2 кгс/см2) и один нерегулируемый отбор (к ПНД). Проточная часть турбины – активного типа, состоит из одной двухвенечной ступени скорости и 18 одновенечных ступеней давления. Камерами промышленного и теплофикационного отборов проточная часть турбины разделена на части: высокого (ЧВД), среднего (ЧСД) и низкого давления (ЧНД).
