Конкурс асов 3D-моделирования 2020

Прихват передвижной МЧ00.22.00.00.СБ

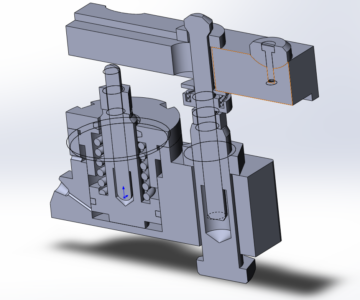

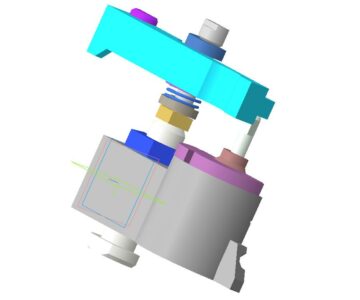

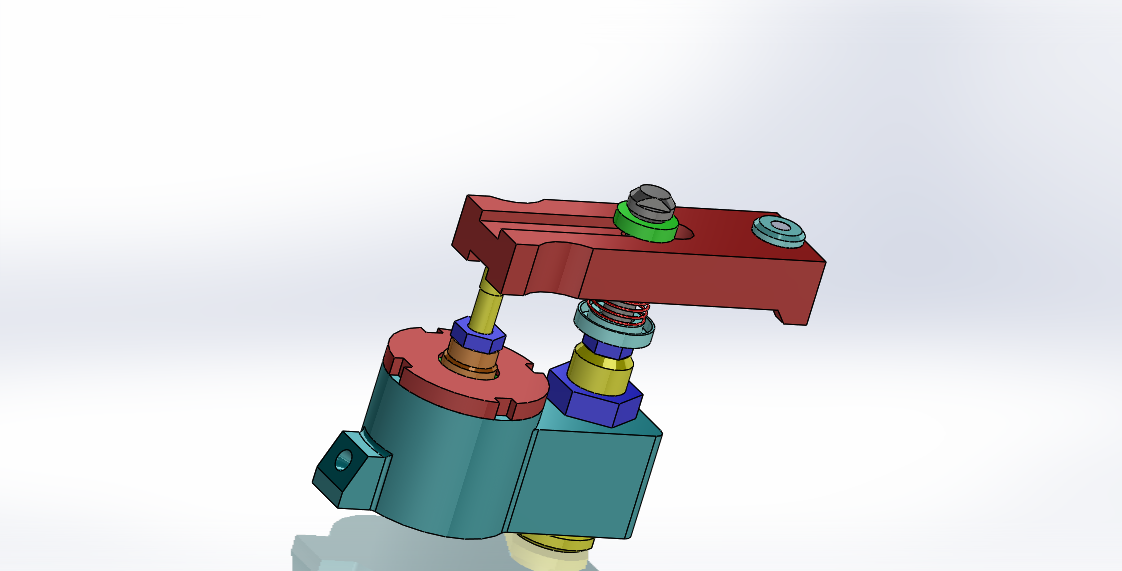

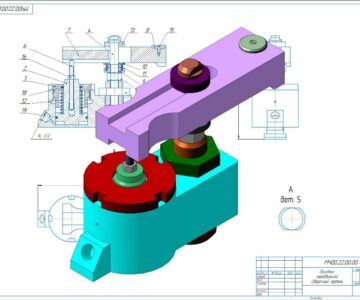

Прихват передвижной МЧ00.22.00.00.СБ, задание взято с учебника Боголюбов С.К. Черчение.1989. Смоделированы в программе SolidWorks так же модели загружены по отдельности для выполнения расчетов на прочность, на износостойкость, и другие расчеты. Так же можно выполнить анимацию, либо оформить чертежи и сдать курсовой проект не заморачиваясь с размерами очень актуально когда дают задание в твердом виде и чертеж в виде сборки и нет всех размеров кроме габаритных.

Состав: 3D Сборка и деталировка Язык документа

Софт: SolidWorks 2016

Файлы:
болт 4.SLDPRT
болт 5.SLDPRT
винт 6.SLDPRT
винт 15.SLDPRT
гайка 14.SLDPRT
гайка 16.SLDPRT
гайка 17.SLDPRT
кольцо 19.SLDPRT
кольцо сг 18.SLDPRT
корпус 1.SLDPRT
крышка 3.SLDPRT
поршень 2.SLDPRT
прихват 7.SLDPRT
пружина 11.SLDPRT
пружина 12.SLDPRT
Сборка2.SLDASM
тарелка 9.SLDPRT
шайба 8.SLDPRT
шайба 10.SLDPRT
шайба 13.SLDPRT
