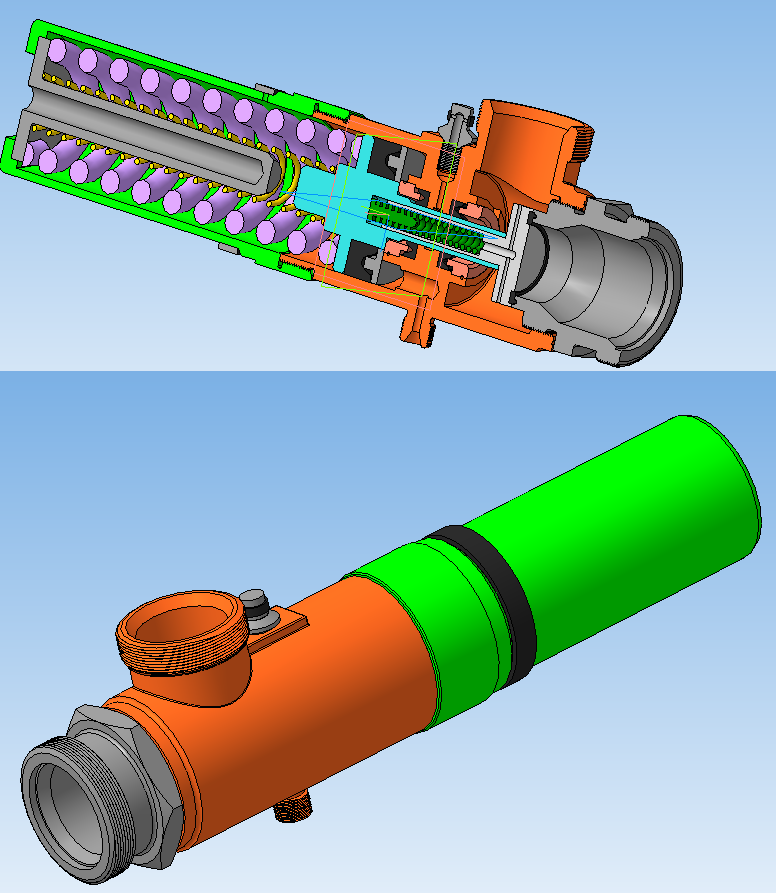

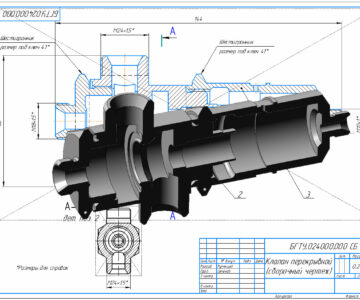

3D модель клапана перекрывного
Представлена 3D клапана перекрывного. При отсутствии сжатого воздуха в управляющей полости клапан закрыт под действием, пружин. В этом положении тарель клапана через втулку силой; пружин плотно прижата к седлу штуцера,и проход продукта в магистраль закрыт.При подводе в управляющую полость сжатого воздуха втулка,
сжимая пружины, отходит от клапана. Давлением жидкости, преодолевая силу упругости пружины, клапан открывается. Как только давление на выходе из клапана превысит почему-либо входное давление или эти давления сравняются, усилием пружины клапан закрывается, в этом случае клапан перекрывной работает как обратный клапан.При сбросе воздуха из управляющей полости под действием пружин клапан закрывается.
3D модель клапана выполнена по чертежам, представленным в учебном пособии "Атлас конструкций ЖРД Часть 3" Гахун Г.Г. и др.
Состав: 3D Сборка
Софт: КОМПАС-3D 14
