Национальный исследовательский университет Московский Энергетический Институт,
Кафедра инженерной графики
Инженерная графика
Итоговая работа
Москва 2024
Методичка: Учебно-методическое пособие по курсу "Инженерная графика" 2012, Федин М.А.

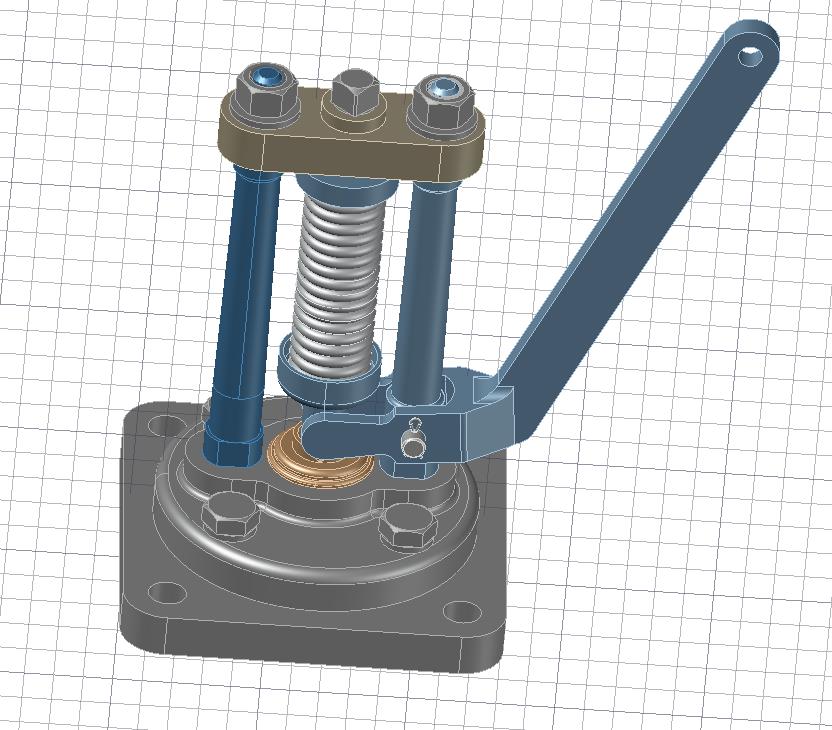

Предохранительные клапаны давления нужны для контроля и поддержания безопасного уровня давления внутри системы, предотвращая возможные аварии и повреждения оборудования.
Основная функция — автоматический выпуск излишков рабочей среды (жидкости, пара или газа) из систем и сосудов, когда давление превышает установленный предел. Это снижает напор внутри системы до безопасного уровня, после чего клапан снова закрывается.

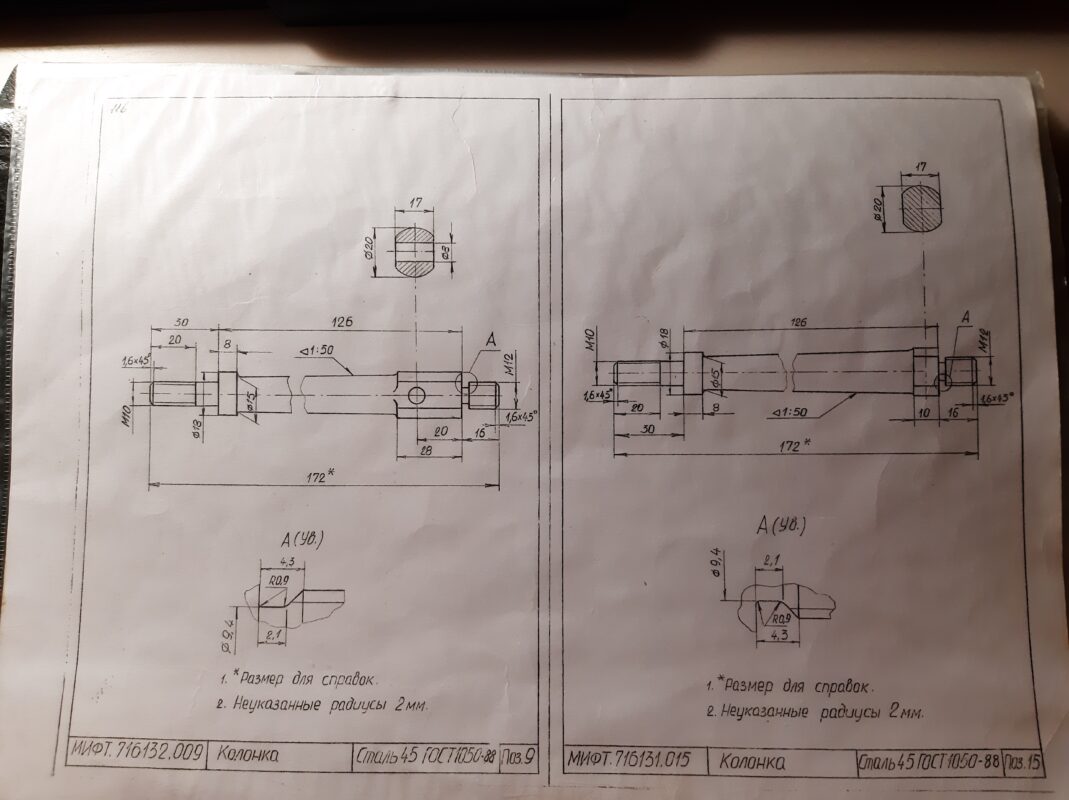

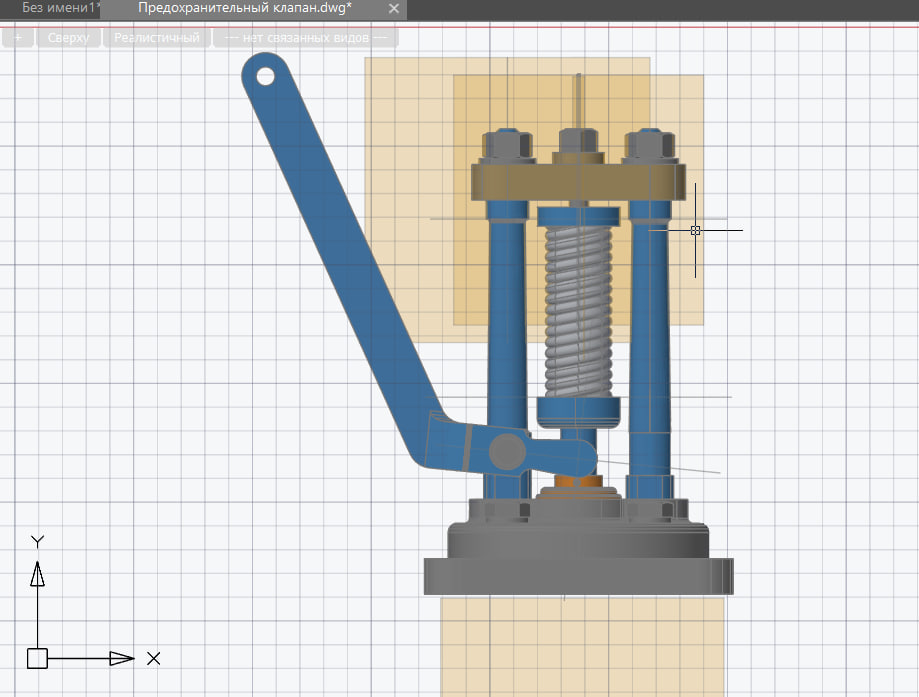

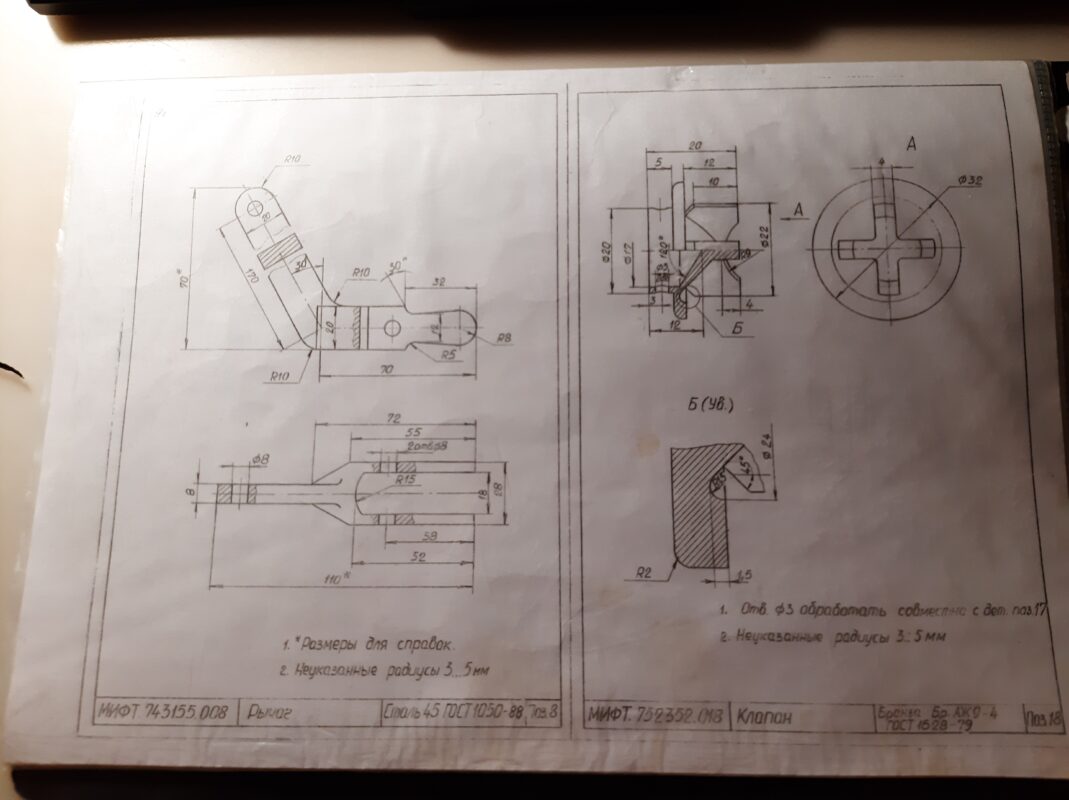

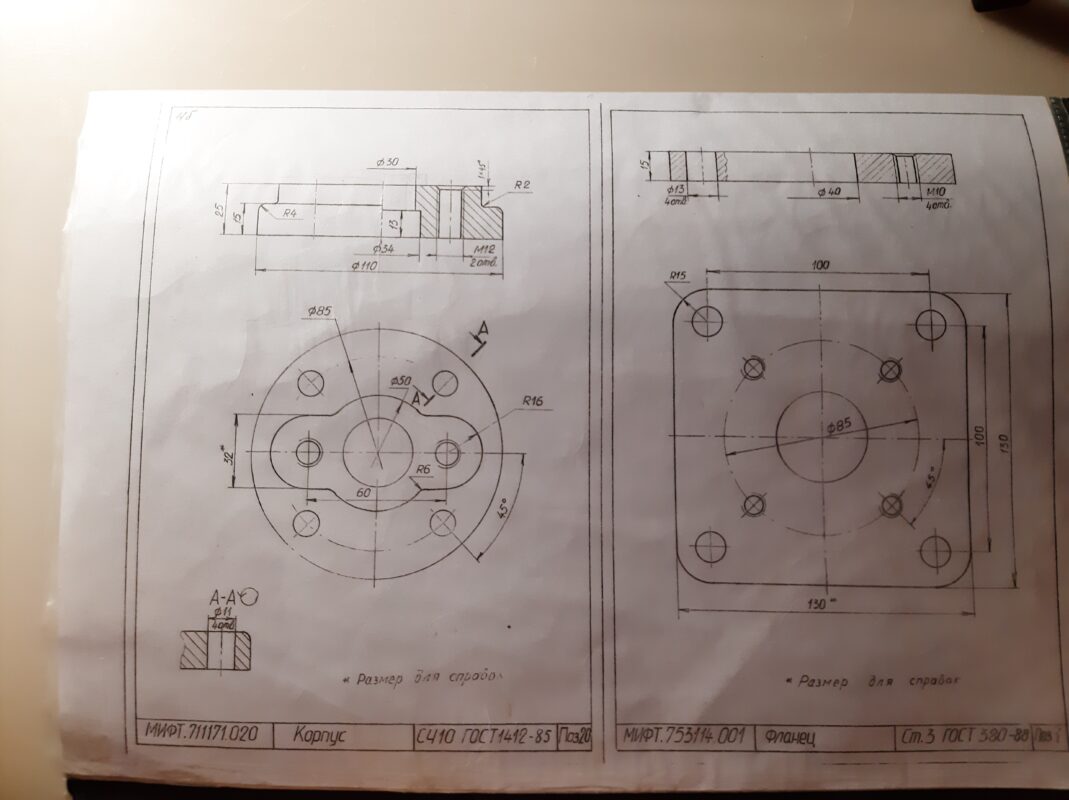

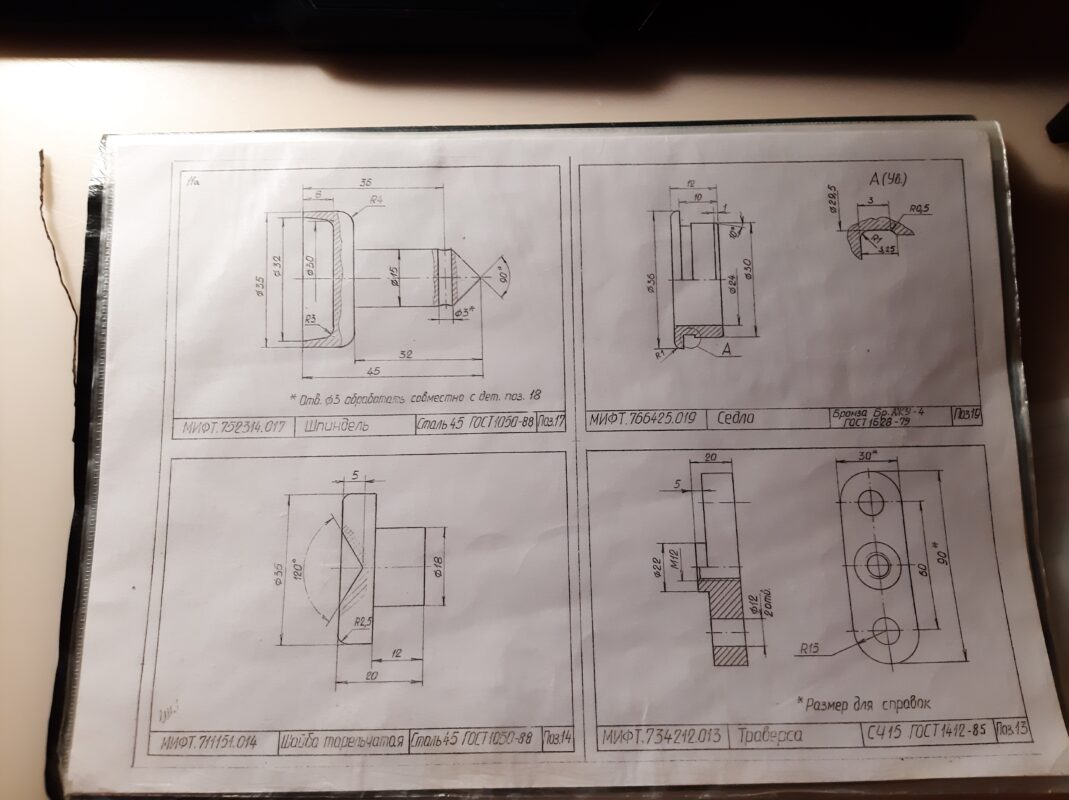

Размеры брались из методички, вариант работы-9, сделано всё полностью своими руками в течении примерно одного месяца. Основной файл со сборкой- Предохранительный клапан.dwg
