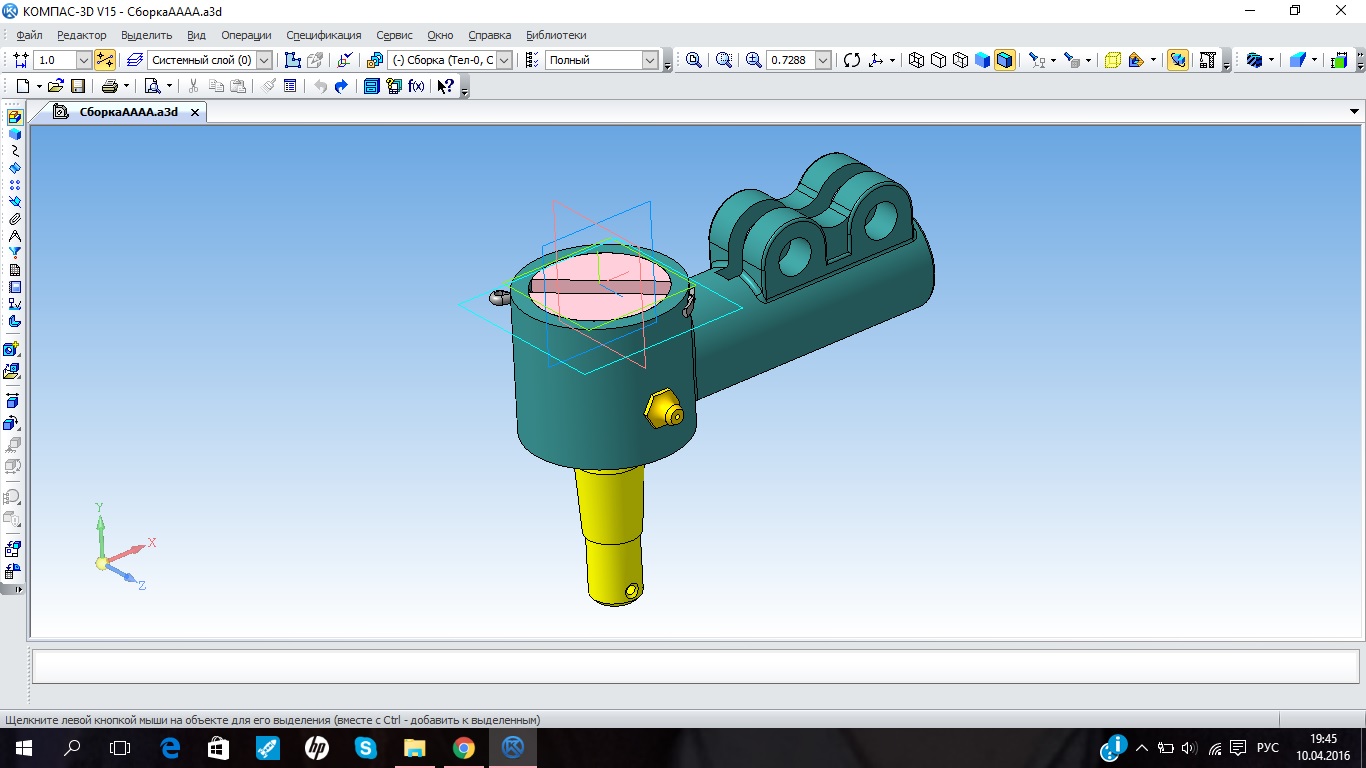

3D-модель "Шарнир шаровой 06.000"
В конструкцию шарнира шаровой входят детали: наконечник тяги 5, палец шаровой 6, сухари 3,4, пружина 2, крышка нажимная 1.
Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса.Под действием пружины сухари плотно фиксируют шаровой палец.Сила сжатия пружины регулируется крышкой,положение которой фиксируется шплинтом.Устройство шарнирного соединения обеспечивает автоматическое уменьшение зазора при износе его деталей и позволяет тяге вращаться относительно шаровой поверхности в любом направлении.
Учебник Аксарин П.Е. - "Чертежи для деталирования". Задание - Шарнир шаровой 06.000
Состав: 3D Сборка "Шарнир шаровой", детали: наконечник тяги, палец шаровой, крышка нажимная, шплинт, масленка, сухари, пружина. Сборочный чертеж.
Софт: КОМПАС-3D 14
