Шарнир шаровой 06.000 СБ

Курсовая работа по дисциплине “Компьютерная графика”

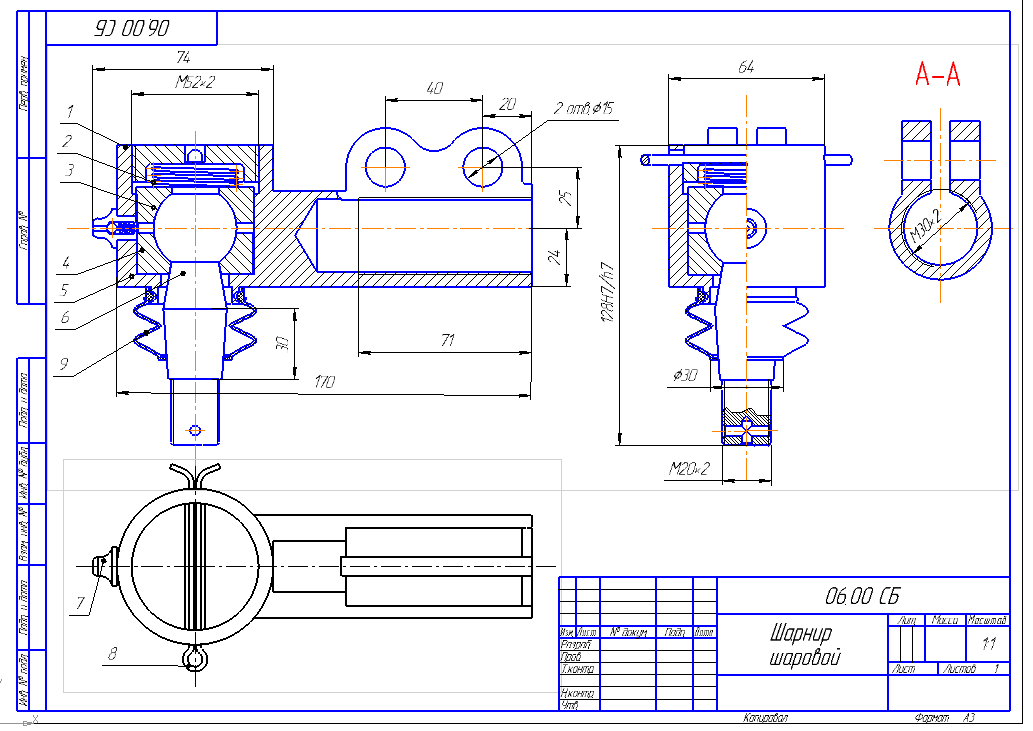

Шаровой шарнир служит для соединения поперечной тяги с рычагом поворотной стойки колеса.Основной деталью шарнира является наконечник 5 рулевой тяги,в который вмонтированы сухари 3 и 4,пружина 2,нажимная крышка 1,шаровой палец 6 и масленка 7.
Под действием пружины сухари плотно фиксируют шаровой палец.Сила сжатия пружины регулируется крышкой,положение которой фиксируется шплинтом.Устройство шарнирного соединения обеспечивает автоматическое уменьшение зазора при износе его деталей и позволяет тяге вращатся(отклоняться) относительно шаровой поверхности в любом направлении.

Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание - Шарнир шаровой 06.000

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация Язык документа

Софт: Компас v13, CDW

Файлы:
Шарнир шаровой 06.000 СБ\Записка\2.1.docx
Шарнир шаровой 06.000 СБ\Записка\курсач.doc
Шарнир шаровой 06.000 СБ\Записка\принцип работы шарнир.docx
Шарнир шаровой 06.000 СБ\Записка\Содержание.doc
Шарнир шаровой 06.000 СБ\Записка\Титулная стр.doc
Шарнир шаровой 06.000 СБ\Чертежи DWG\Крышка (2).dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\крышка.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\Наконечник тяговой.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\Палец шаровой.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\Пружина.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\СБ.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\Спецификация.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\Спецификация.spw
Шарнир шаровой 06.000 СБ\Чертежи DWG\Сухарь 3.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\Сухарь 4.dwg
Шарнир шаровой 06.000 СБ\Чертежи DWG\Чертеж1.dwg
Шарнир шаровой 06.000 СБ\Чертежи Компас\Крышка нажимная.bak.cdw
Шарнир шаровой 06.000 СБ\Чертежи Компас\Наконечник тяговой.cdw
Шарнир шаровой 06.000 СБ\Чертежи Компас\Палец шаровой.bak.cdw
Шарнир шаровой 06.000 СБ\Чертежи Компас\Пружина.cdw
Шарнир шаровой 06.000 СБ\Чертежи Компас\СБ.cdw
Шарнир шаровой 06.000 СБ\Чертежи Компас\Спецификация.spw
Шарнир шаровой 06.000 СБ\Чертежи Компас\Сухарь 3.cdw
Шарнир шаровой 06.000 СБ\Чертежи Компас\Сухарь 4.cdw
Шарнир шаровой 06.000 СБ\Записка
Шарнир шаровой 06.000 СБ\Чертежи DWG
Шарнир шаровой 06.000 СБ\Чертежи Компас
Шарнир шаровой 06.000 СБ
