3D сборка "Призма раздвижная" МЧ00.07.00.00.СБ

Черниговский национальный технологический университет
Кафедра автомобильного транспорта, машиностроения и промышленного дизайна
САПР
Построение 3D модели с прочностным расчетом
Чернигов 2015

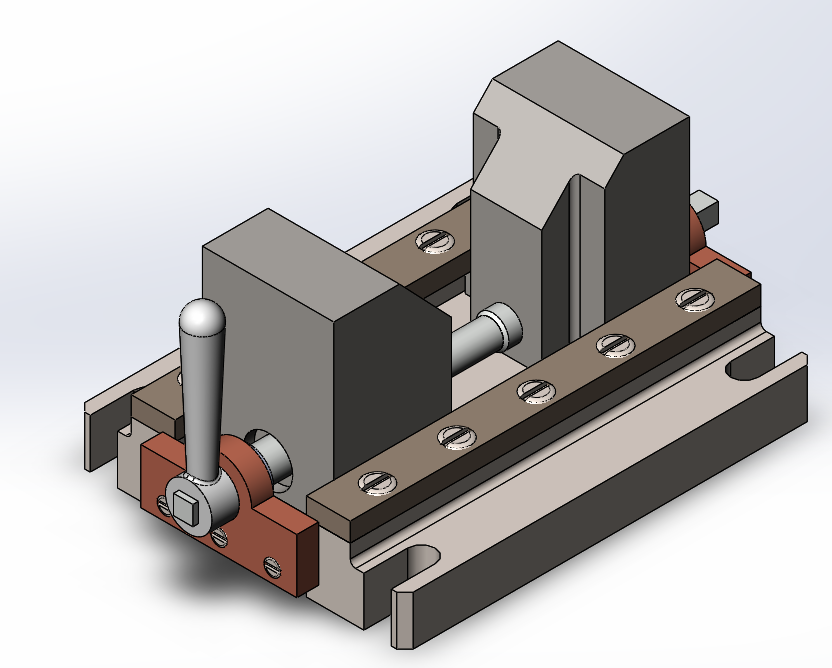

3D сборка "Призма раздвижная" с С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.07.00.00.СБ . Выполнен анимированный разнос и составление деталей. Также проведен прочностной расчет и все детали (+общий вид сборки, разнос, разрез, результаты расчета) заскринены и помещены в рамки по ГОСТ.

Состав: 3D сборка и все ее детали, картинки деталей в рамках Язык документа

Софт: SolidWorks 2013

Каталог / Начертательная геометрия и Инженерная графика / 3D сборка "Призма раздвижная" МЧ00.07.00.00.СБ

Просмотр файлов
Призма\X.BAT
Призма\Винт.cdw
Призма\Винт.SLDPRT
Призма\Винт1.SLDPRT
Призма\Винт2.SLDPRT
Призма\Деформация.cdw
Призма\Запас прочности.cdw
Призма\Запас прочности.png
Призма\Корпус-Исследование 1.CWR
Призма\Корпус-Исследование 1.LOG
Призма\Корпус.cdw
Призма\Корпус.SLDPRT
Призма\Кронштейн.cdw
Призма\Кронштейн.SLDPRT
Призма\Напряжения.cdw
Призма\Перемещения.cdw
Призма\Планка.cdw
Призма\Планка.SLDPRT
Призма\Призма.cdw
Призма\Призма1.SLDPRT
Призма\Призма2.cdw
Призма\Призма2.SLDPRT
Призма\Разнос.cdw
Призма\Разрез.cdw
Призма\Рукоятка.SLDPRT
Призма\Ручка.cdw
Призма\Сборка.avi
Призма\Сборка.cdw
Призма\Сборка.SLDASM
Призма\Шайба.cdw
Призма\Шайба.SLDPRT
ਧ\-᫥ 1
Призма
Призма\Корпус.SLDDRW
Призма\Сборка.SLDDRW
