КОМПАС 3D 18

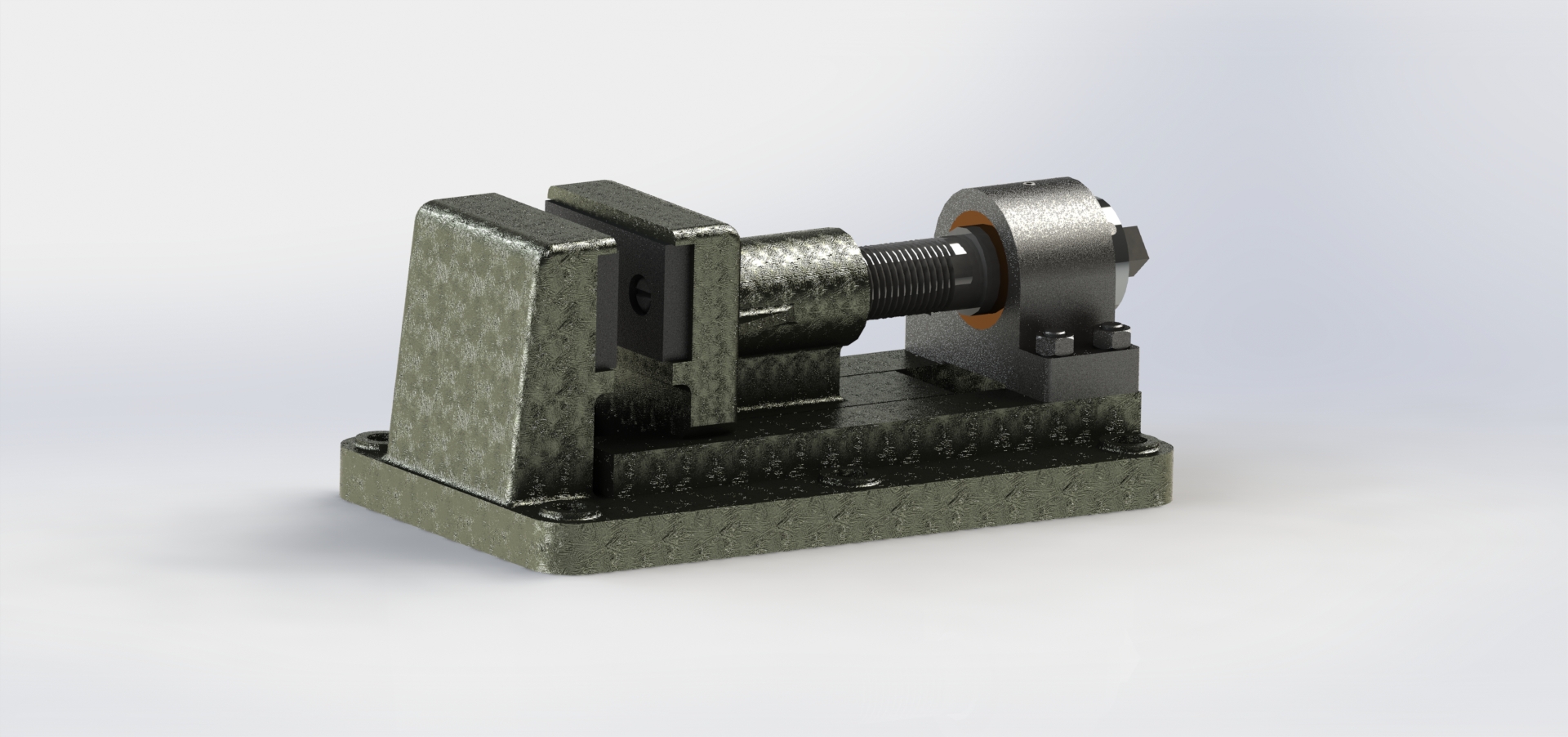

3D сборка "Тиски" МЧ00.18.00.00.СБ

Черниговский национальный технологический университет
Кафедра автомобильного транспорта и машиностроения
Расчетно-графическая работа по дисциплине "САПР"
На тему: "Построение 3D сборки в программе SolidWorks"
Чернигов 2016

С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. МЧ00.18.00.00.СБ. Выполнена в SolidWorks 2013 с разносом элементов.

Состав: 3D Сборка, 3D модели всех деталей. Язык документа

Софт: SolidWorks 2013

Сайт: www

Просмотр файлов
Лещата\1-Корпус.SLDPRT
Лещата\10-Гайка.SLDPRT
Лещата\11-Шпилька.SLDPRT
Лещата\12-Штифт.SLDPRT
Лещата\2-Губа рухома.SLDPRT
Лещата\3-Підшипник.SLDPRT
Лещата\4-Втулка.SLDPRT
Лещата\5-Гвинт.SLDPRT
Лещата\6-Планка.SLDPRT
Лещата\7-Кільце.SLDPRT
Лещата\8-Гвинт.SLDPRT
Лещата\9-Гвинт.SLDPRT
Лещата\Сборка1.SLDASM
Лещата
