Конкурс асов 3D-моделирования

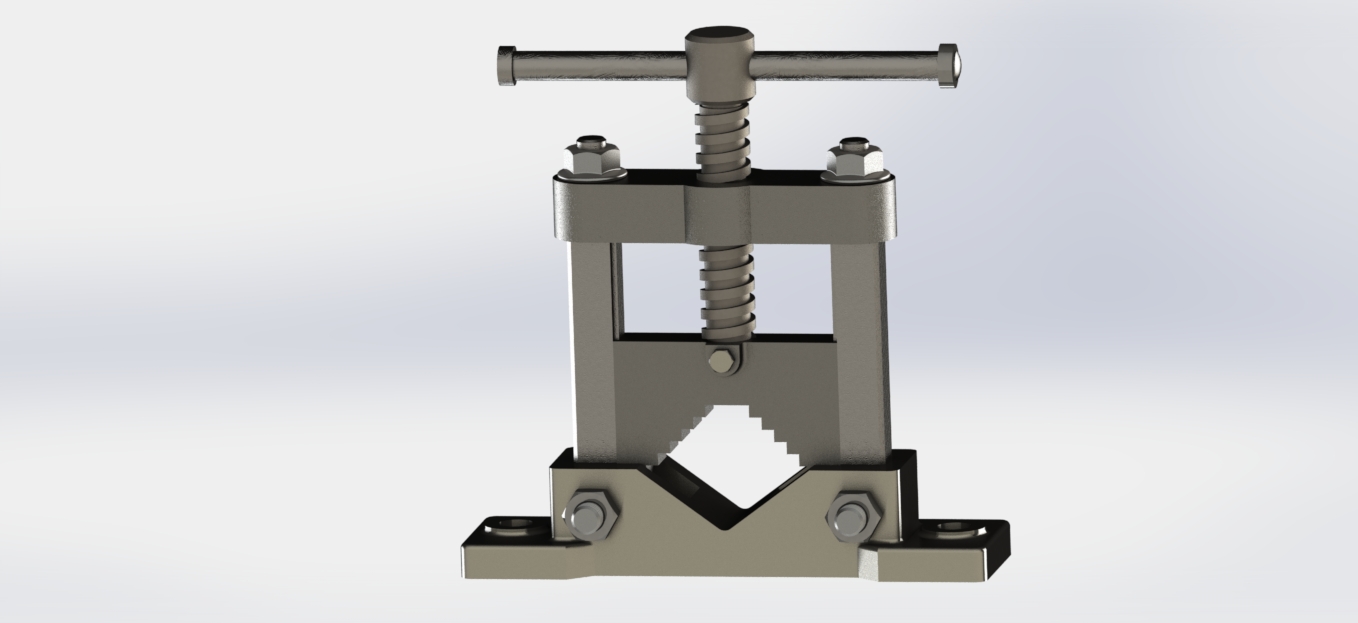

3D сборка "Зажим" МЧ00.49.00.00.СБ

Черниговский национальный технологический университет
Кафедра автомобильного транспорта, машиностроения и промышленного дизайна
Расчетно-графическая работа по дисциплине "САПР"
На тему: "Построение 3D сборки в программе SolidWorks"
Чернигов 2016

С.К. Боголюбов "Чтение и деталирование сборочных чертежей" Альбом Издательство "Машиностроение" Москва 1986 г. МЧ00.49.00.00.СБ. Выполнена в SolidWorks 2013 с разносом элементов.
Процесс сборки:
https://www.youtube.com/watch?v=QkpnjcDYb0I

Состав: 3D Сборка, 3D модели всех деталей. Язык документа

Софт: SolidWorks 2013

Файлы:
Зажим\Болт.SLDPRT
Зажим\Болт2.SLDPRT
Зажим\Винт.SLDPRT
Зажим\Гайка1.SLDPRT
Зажим\Гайка2.SLDPRT
Зажим\Губка.SLDPRT
Зажим\Кольцо.SLDPRT
Зажим\Корпус.SLDPRT
Зажим\Направляющая.SLDPRT
Зажим\Рукоятка.SLDPRT
Зажим\Сборка1.SLDASM
Зажим\Траверса.SLDPRT
Зажим\Шайба.SLDPRT
Зажим
