КОМПАС 3D 18

Аксарин. Устройство запорное 15.000

Волжский политехнический институт(филиал) ВолгГТУ
Кафедра "Механика"
Семестровая работа по дисциплине "Компьютерная графика"
Учебник Аксарин П.Е. - "Чертежи для деталирования"
Задание Устройство запорное 15.000 СБ

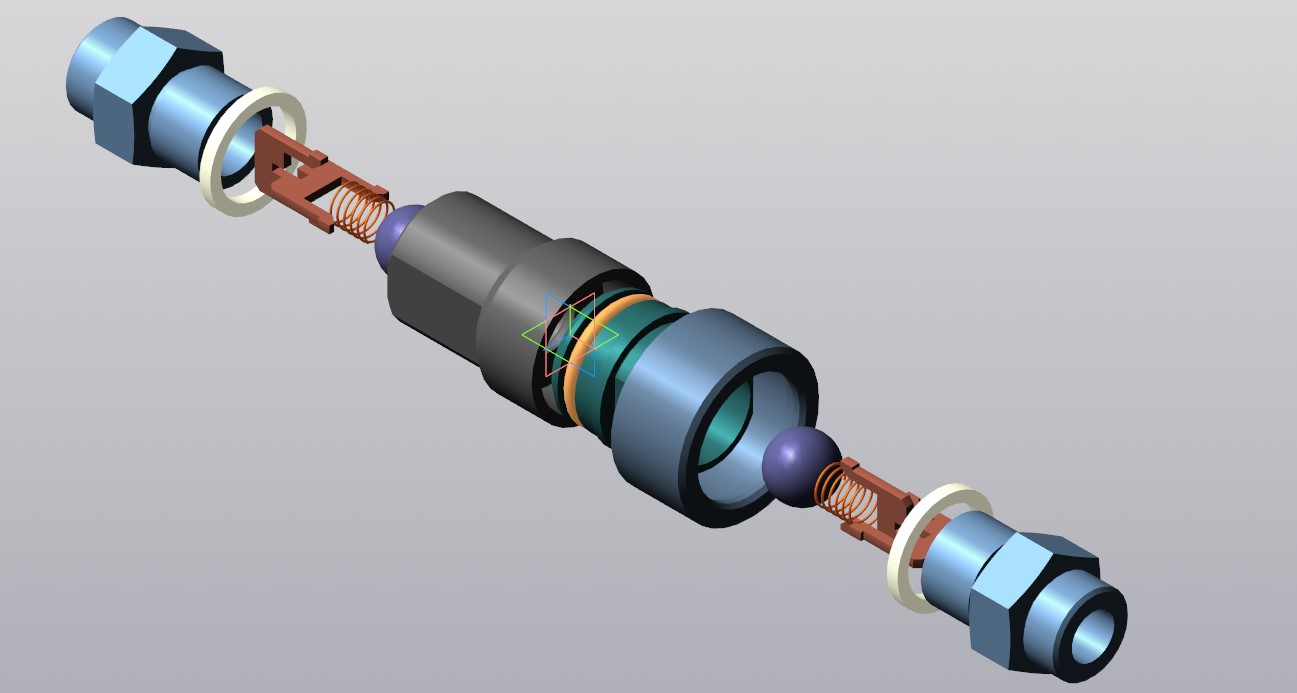

Устройство запорное предназначено для предотвращения вытекания масла из соединенных концов маслопроводов, позволяя производить монтаж и демонтаж выносных цилиндров без слива масла из системы. Устройство состоит из двух шариковых клапанов, прижимаемых пружинами к гнездам корпусов. 3D модель выполнена с разнесением компонентов.

Состав: Сборочный чертеж, Модели деталей 3D, Сборка 3D, Спецификация Язык документа

Софт: КОМПАС-3D 17.1

Просмотр файлов
Кольцо.m3d
Корпус.m3d
Прокладка.m3d
Пружина.m3d
Сборка.a3d
Сборка.cdw
Седло.m3d
Скоба.m3d
Скоба2.m3d
Устройство запорное.spw
Шарик.m3d
Штуцер.m3d
Гайка накидная.m3d
