Устройство запорное 15.000 СБ

Южноуральский Государственный Университет (ЮУрГУ)
Кафедра графики
Семестровая работа по дисциплине "Компьютерная графика"
Сборник практических заданий к РГР по чтению и деталированию чертежей общего вида и сборочных чертежей/ М.А. Васильева, А.И. Воронков, А.П. Иванова

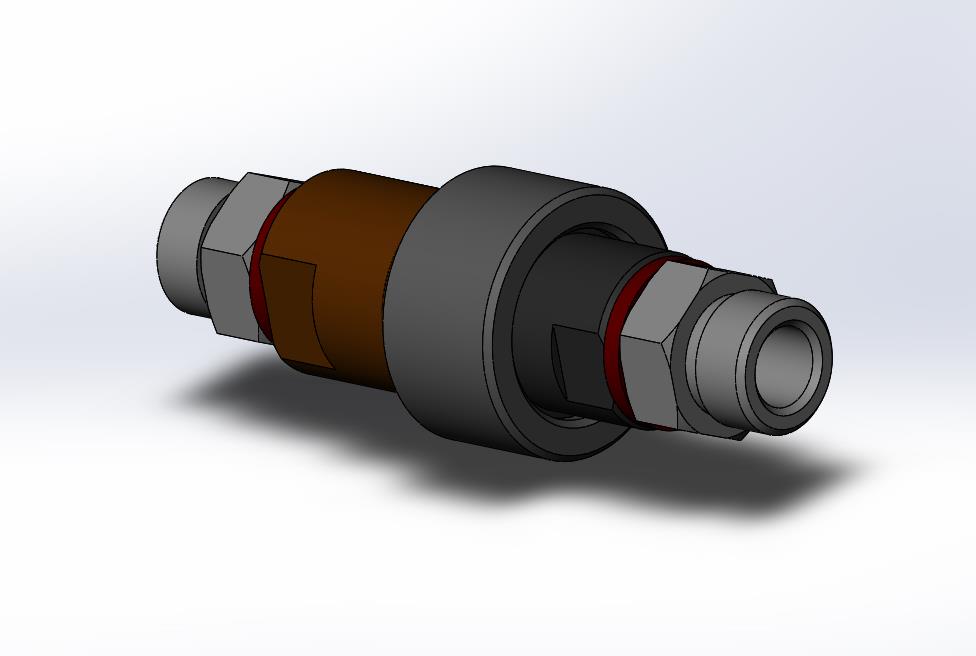

Устройство запорное предназначено для предотвращения вытекания масла из соединенных концов маслопроводов, позволяя производить монтаж и демонтаж выносных цилиндров без слива масла из системы. Устройство состоит из двух шариковых клапанов, прижимаемых пружинами к гнездам корпусов.

Состав: 3д сборка - Устройство запорное 15.000 , деталировка (Штуцер, прокладка, Седло, Скоба, Скоба 2 , Гайка накидная, Корпус, Пружина) Язык документа

Софт: SolidWorks 12 SP04

Файлы:
Гайка накидная 15.007.SLDDRW
Гайка накидная 15.007.SLDPRT
Корпус 15.003.SLDDRW
Корпус.SLDPRT
Прокладка 15.002.SLDDRW
Прокладка.SLDPRT
Пружина 15.006.SLDDRW
Пружина 15.006.SLDPRT
Седло 15.008.SLDDRW
Седло 15.008.SLDPRT
Скоба 15.004.SLDDRW
Скоба 15.004.SLDPRT
Скоба 15.005.SLDDRW
Скоба 15.005.SLDPRT
Устройство запорное 15.000 СБ.SLDASM
Устройство запорное 15.000 СБ.SLDDRW
Штуцер 15.001.SLDDRW
Штуцер.SLDPRT
