Буфер пружинный

Оренбургский государственный университет
Кафедра начертательной геометрии, инженерной и компьютерной графики
Чертежный альбом по дисциплине "Компьютерная графики"
На тему: "Пружинный буфер" Вариант 7
Оренбург 2015

В данной работе рассматриваем рабочую модель пружинного буфера, служащего для понижения кинетической энергии останавливающихся объектов.
Графическая часть содержит чертежи, полную деталировку и спецификацию пружинного буфера.

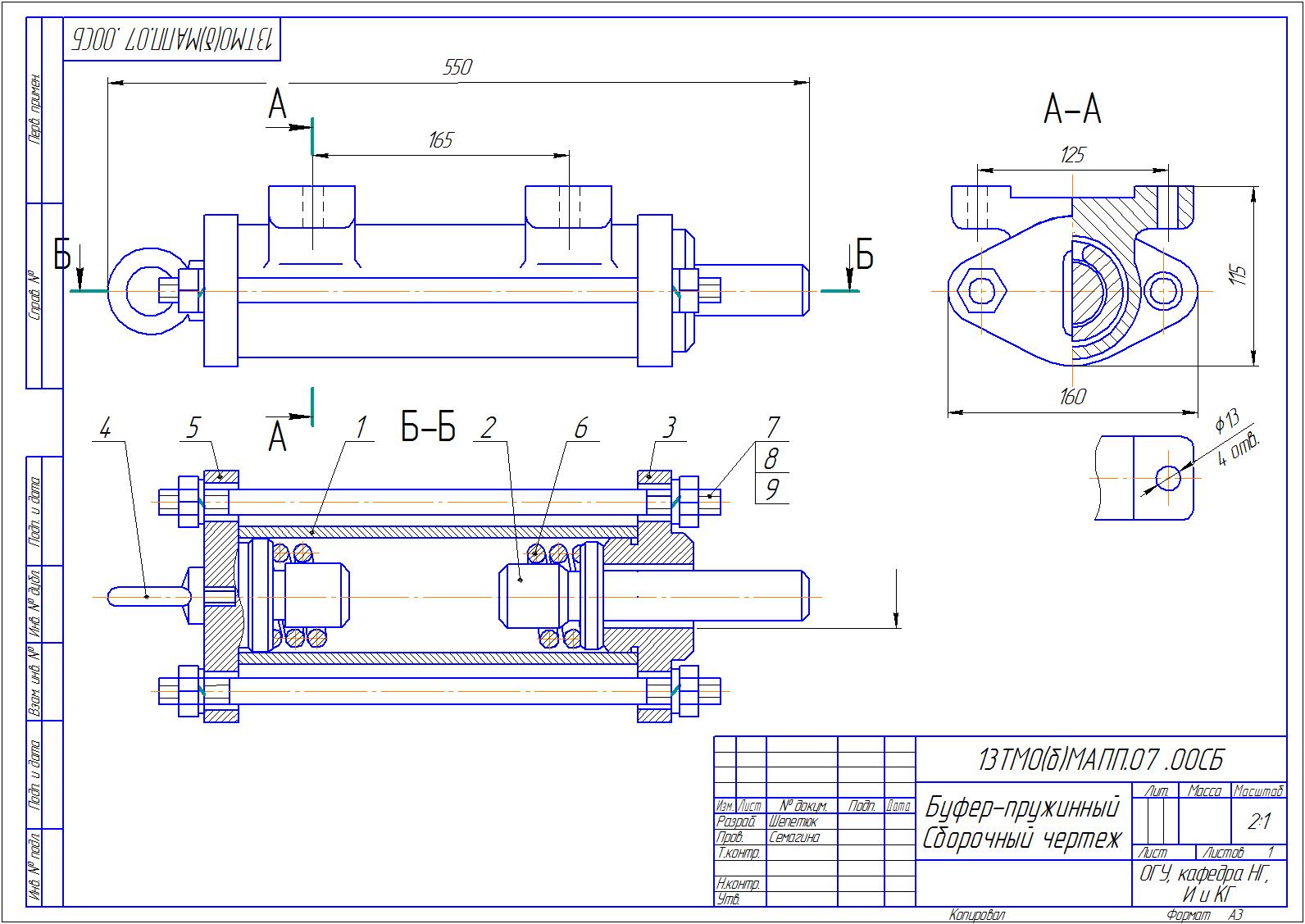

Состав: Сборочный чертеж (СБ), Деталировка (корпус, болт, шпилька, левый фланец, правый фланец, упор, пружина), Спецификация. Язык документа

Софт: КОМПАС-3D 14

Файлы:
GOST_AU.ttf
Шпилька _ 13ТМО(б)МАПП.07.01. 07.cdw.bak.cdw
Фланец левый _ 13ТМО(б)МАПП.07.04.cdw.bak.bak.cdw
сборка1.готовый.cdw.bak.bak.cdw
Упор _ 13ТМО(б)МАПП.07.01. 002.cdw
Титульник альбома.docx
Пружина _ 13ТМО(б)МАПП.01.07. 006.cdw
Фланец правый _ 13ТМО(б)МАПП.07.04.cdw.bak.bak.cdw
спецификация готовая пружинного буфера.cdw
Болт _ 13ТМО(б)МАПП-07.01. 004.cdw.bak.cdw
Корпус _ 13ТМО(б)МАПП.07.03.cdw.bak.bak.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: dfg-2
Дата: 2019-03-04
Просмотры: 378
