на некоторых сайтах данное задание обозначено как МЧ.04.03.000. МЧ - это альбом Боголюбова, но 4й вариант это зажим гидравлический и не соответствует данному проекту, есть схожая модель под номером МЧ00.67 но на ней боковой фланец выполнен по другому. Еще встречалось обозначение ДМЧ.020 вариант 5. Какое правильное я не знаю.

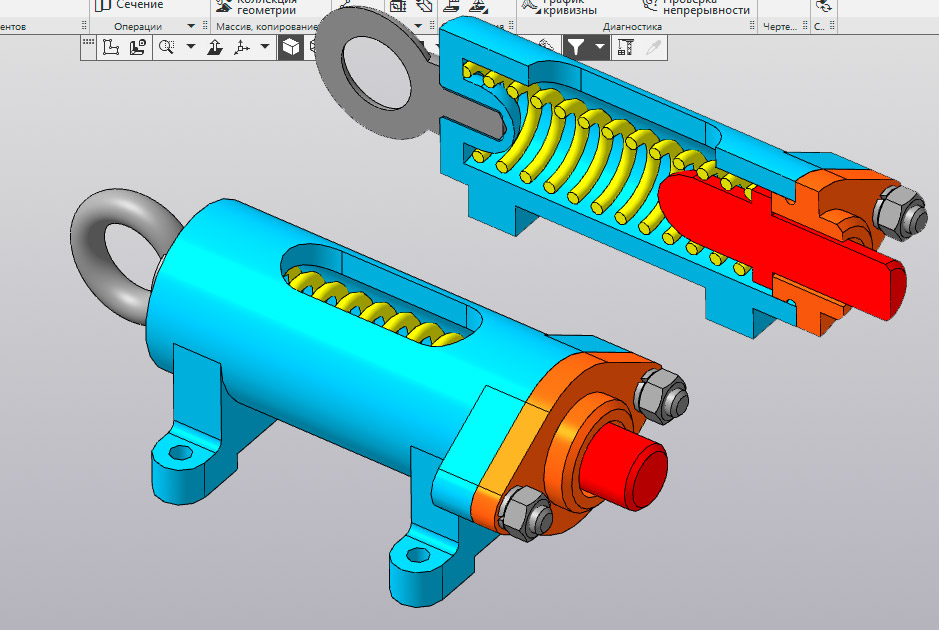

Пружинный буфер предназначен для поглощения ударной нагрузки движущийся тележки грузоподъемного крана при неисправном тормозе. Корпус 1 имеет четыре прилива с отверстиями ∅ 10 для крепления его к раме тележки. В полости корпуса установлена пружина сжатия 4, которая упирается одним своим концом на буртик упора 2. В верхней части корпуса имеется выступ для центрирования пружины и для резьбового отверстия под рым-болт 6 (М 16 ГОСТ 4751-73). Рым-болт предусмотрен для захвата буфера (при его перемещении) крюком грузоподъемного крана. Нижняя часть полости корпуса закрывается фланцем 3, который служит ограничителем действия пружины на упор при отсутствии нагрузки. Фланец крепится к корпусу двумя шпильками 8 (М 12х30 ГОСТ 22032-76) и гайками 5 (М 12 ГОСТ 5915-70). Под гайкой подложены пружинные шайбы 7 (Шайба 12 ГОСТ 6402-70), которые предупреждают самоотвинчивание гаек. В рабочем положении буфера при ударе тележки о встречное препятствие сила удара передается через упор на пружину, которая, сжимаясь, гасит удар.
