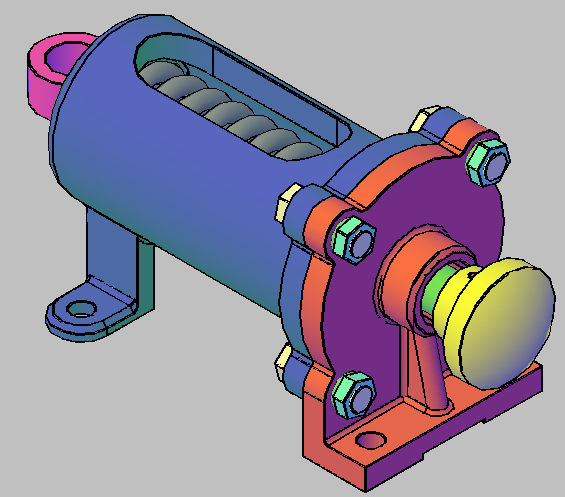

Документ содержит два трёхмерных чертежа: 1) чертеж буфера 2) чертеж буфера в разрезе. Данный чертёж соответствует альбому С.К. Боголюбова издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.67.00.00.СБ. Задание "Буфер" Альбом "Чтение и деталирование сборочных чертежей"
