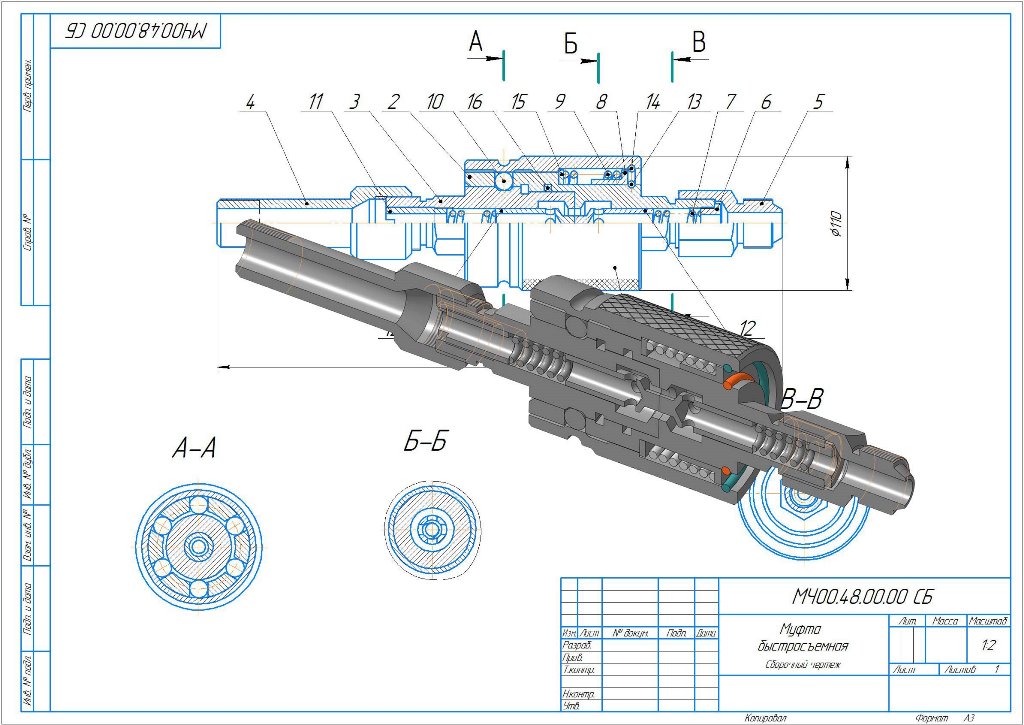

Быстросъёмная муфта МЧ.00.48.00.00

Быстросъемная муфта предназначена для соединения и разъединения труб гидравлических систем. Она состоит из двух полумуфт. Полумуфта поз. 3 соеди-няется со станочным приспособлением через переходной штуцер поз. 4. Полу-муфта поз. 2 присоединяется к гидропроводу через переходной штуцер поз. 5. По-лумуфта поз. 3 имеет трапецеидальную проточку на наружном диаметре для ша-риков поз. 10. Внутри этой полумуфты расположен клапан поз. 12 с цилиндриче-ским выступом на торце и пружиной поз. 7. На полумуфту поз. 2 надета втулка поз. 1, имеющая накатку на наружной поверхности. Втулка удерживается пружин-ными кольцами поз., 13 и поз. 14, шайбой поз. 15 и втулкой поз. 8, которые распи-рает пружина поз. 9. В полумуфте поз. 2 расположены шесть шариков в гнездах, уплотнительное резиновое кольцо поз. 16 и клапан поз. 12 с пружиной поз. 7, как и в полумуфте поз. 3. При разъединенном положении муфты клапаны поз. 12 при-жаты пружинами поз. 7 к седлам полумуфт, перекрывая проход жидкости.
