Гайка быстросъемная с НКТ60

Имеется полная конструкторская документация гайки БСГ. Гайка БСГ предназначена для соединения между собой труб в быстросборных трубопроводов высокого давления, связывающих насосные установки с арматурой устья скважины при гидропескоструйной перфорации, гидравлическом разрыве пластов, цементировании скважин в процессе бурения и капитального ремонта, промывке песчаных пробок, кислотных обработках скважин и других технологических операциях.

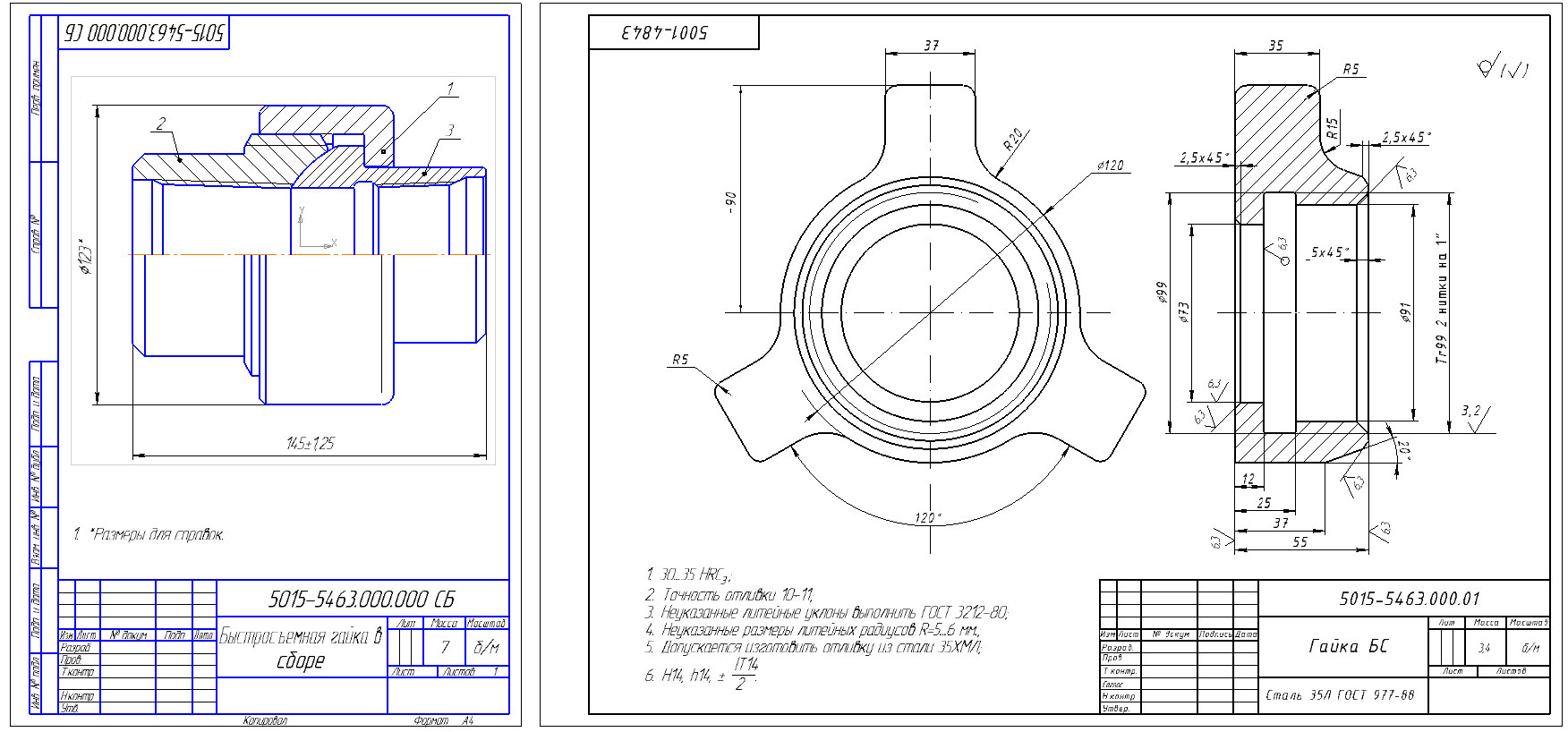

Состав: Сборочный чертеж (СБ), Деталировка ( гайка БСГ, резьбовый переходник, резьбовый штуцер), спецификация. Язык документа

Софт: КОМПАС-3D V14

Файлы:

Каталог / Машиностроение и механика / Гайка быстросъемная с НКТ60

Резьбовый переходник.cdw
Резьбовый штуцер.cdw
Спецификация.spw
БСГ СБ.cdw
Гайка БСГ .frw
