Кольцо быстросъемное на планке Weaver

0
1
164
2
0
20

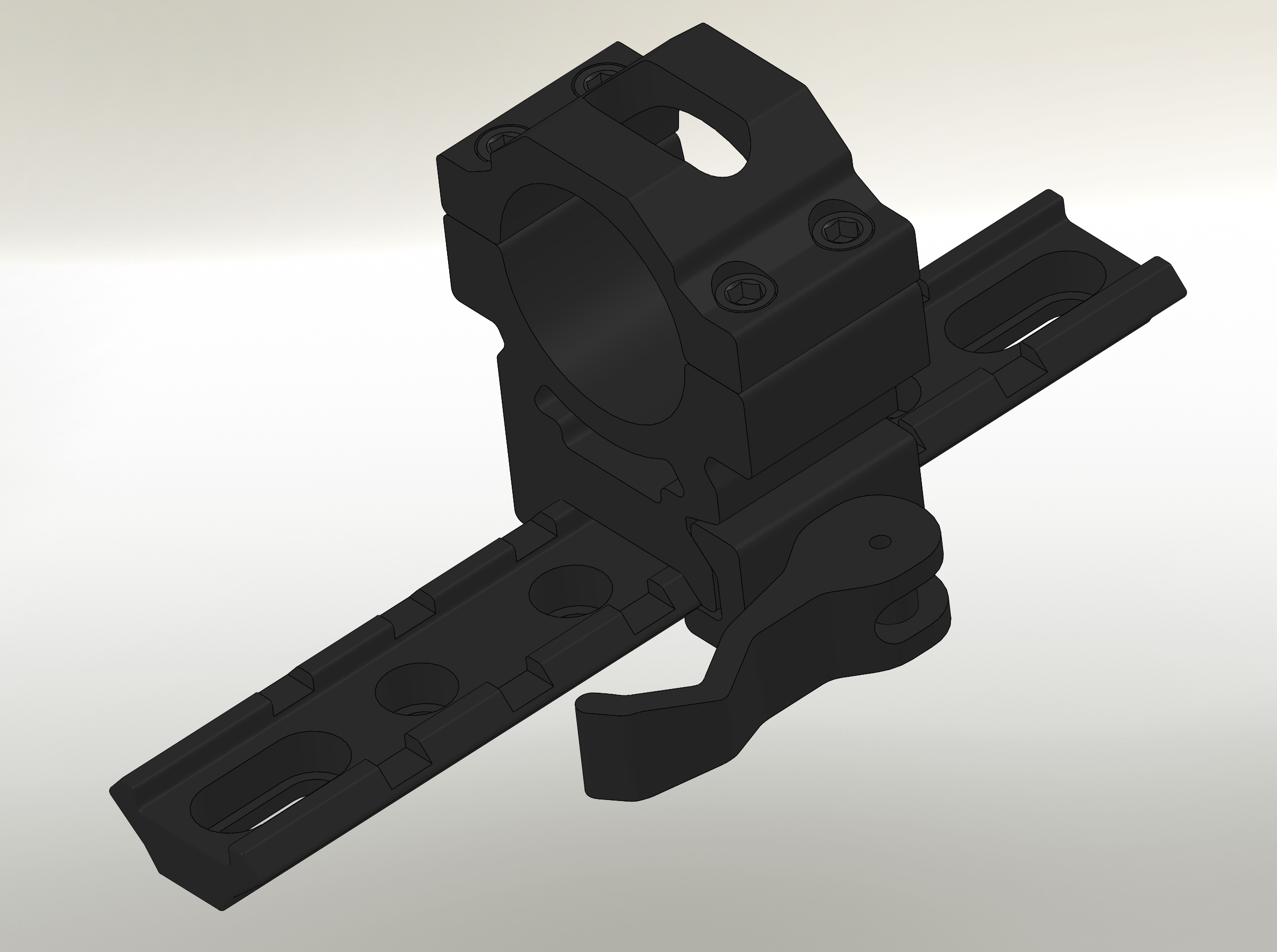

Быстросъемное кольцо на планке Weaver для крепления оптических прицелов, лазерных целеуказателей и прочего оборудования. Смоделировано само кольцо с эксцентирковым зажимом (не моделировались пружины) и собственно планка Weaver. Производитель планки - Veber (СПб), производитель кольца неизвестен.
Приобрел данные детали на Озоне для изготовления приспособления по работе, для приспособления детали пришлось дорабатывать. Для выполнения чертежей на доработку смоделировал исходные детали.


Сообщить о проблеме
Дата
17.06.2022
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2018 SP 2.0 Как открыть?
Содержимое архива
  • Гайка эксцентрика.SLDPRT
  • Кольцо быстросъемное на планке Weaver.SLDASM
  • Винт 4х12.sldprt
  • Прижимная планка.SLDPRT
  • Рычаг эксцентрика.SLDPRT
  • Нижняя часть зажима.SLDPRT
  • Верхняя часть зажима.SLDPRT
  • Кольцо быстросъемное на Weaver в сборе.SLDASM
  • Планка Veber 508 Weaver.SLDPRT
  • Ось эксцентрика.SLDPRT
