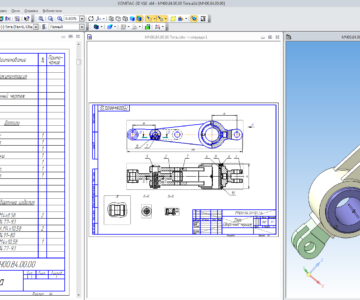

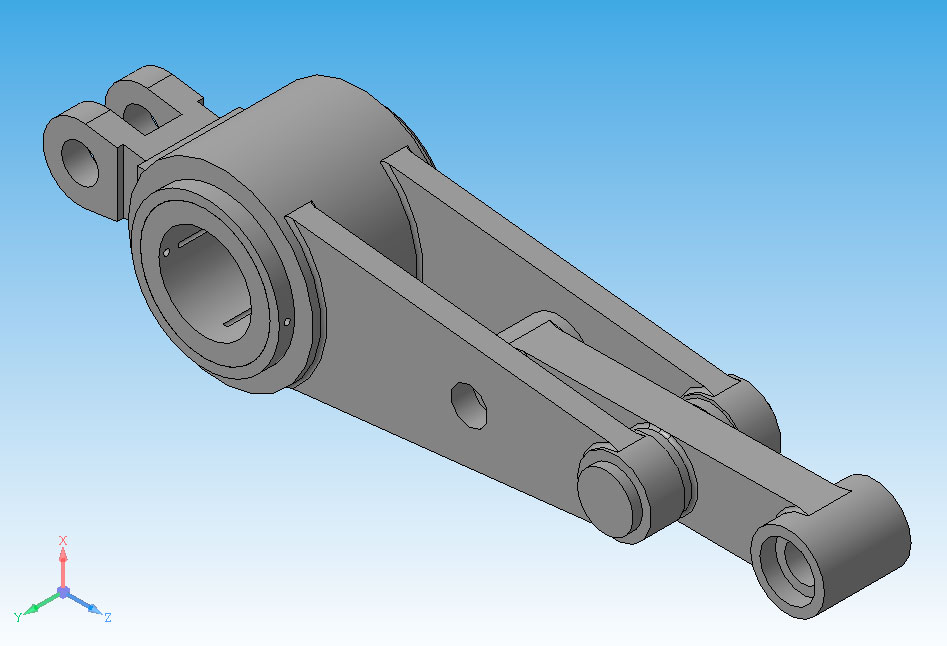

Документ содержит чертеж тяги(3D). Тяга, являясь промежуточным звеном механизмов, серьгой и вилкой соединяется с разными частями одной машины. Задание "Тяга" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.29.00.00.СБ.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Чертеж тяги 3D
Чертеж тяги 3D
3
497
34665
75
2
40
Сообщить о проблеме
Автор
Сергей Богдан
Дата
21.06.2012
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 12
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
1. Корпус.m3d
-
2. Серьга.m3d
-
3. Вилка.m3d
-
4. Вкладыш.m3d
-
5. Ось.m3d
-
6. Кольцо.m3d
-
7. Планка.m3d
-
Сборка.a3d
-
