Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2014

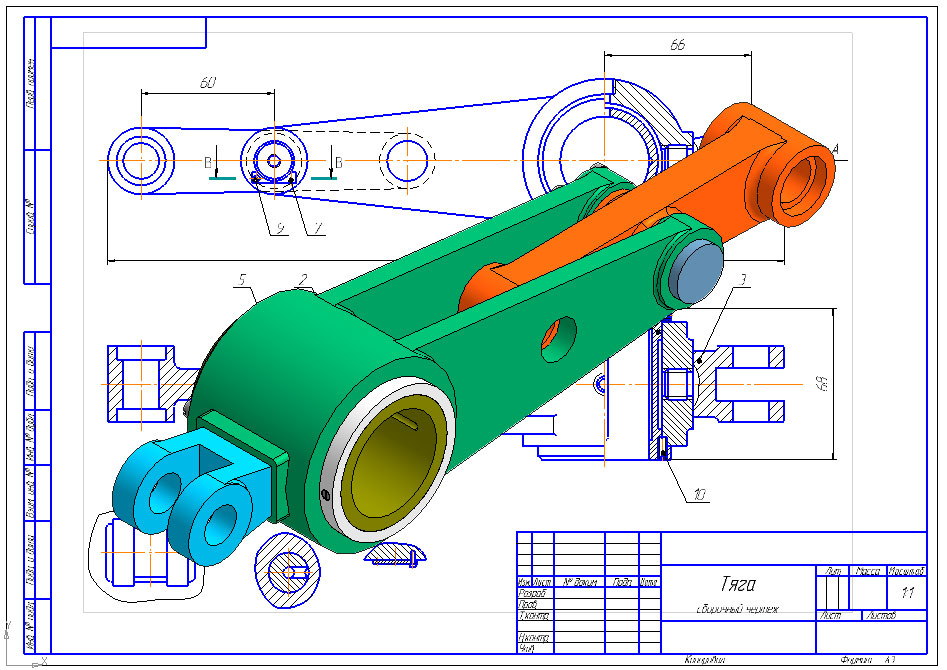

Задание "Тяга" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.29.00.00.СБ. Тяга, являясь промежуточным звеном механизмов, серьгой и вилкой соединяется с разными частями одной машины или служит промежуточным звеном механизмов различных машин.

Боголюбов МЧ00.29 Тяга

Автор

Евгений Войков

Дата

08.11.2014

Язык

Украинский

Состав

Сборочный чертеж, деталировка, 3D-модели деталей, 3D-сборка

Софт

КОМПАС-3D 13 Как открыть?

Содержимое архива

Тяга
- 2D
  - Планка.cdw
  - Спецификация.cdw
  - Вилка.cdw
  - Серьга.cdw
  - Тяга 3.cdw
  - Вкладыш.cdw
  - Корпус.cdw
  - Вісь.cdw
  - Кольцо.cdw
- 3D
  - Вилка.m3d
  - Кольцо.m3d
  - Вкладыш.m3d
  - Сборка.a3d
  - Корпус.m3d
  - Ось.m3d
  - Серьга.m3d
  - Планка.m3d
