Тяга МЧ00.81

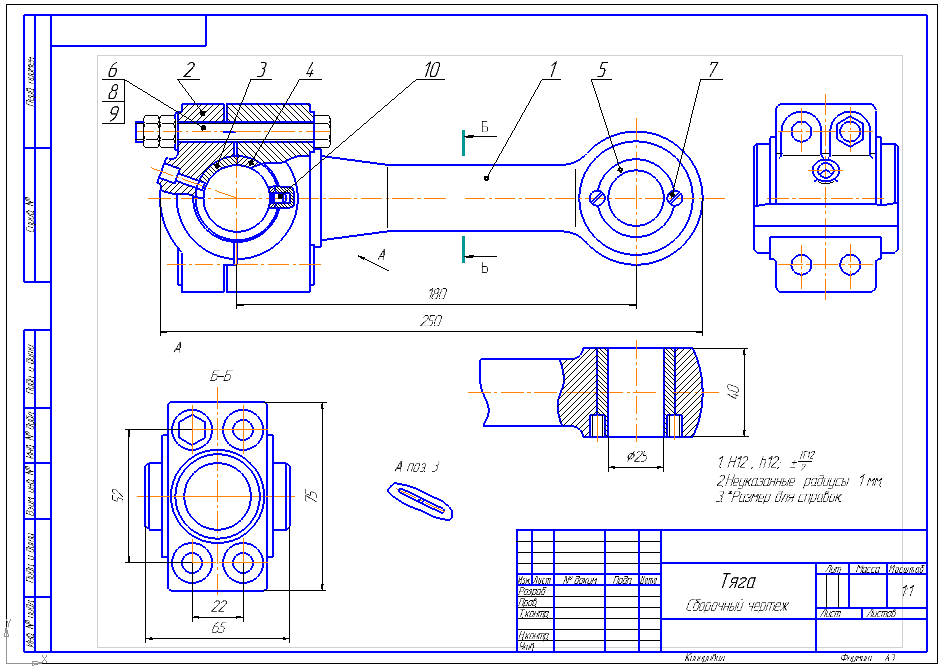

Задание "Тяга" Альбом "Чтение и деталирование сборочных чертежей" С.К. Боголюбов издательство "Машиностроение" Москва 1986 г. Шифр сборочной единицы МЧ00.81.00.00.СБ.

Тяга.Тяга применяется в качестве промежуточного звена
механизмов различных машин.
Тяга состоит из стержня поз.1 и крышки поз.2, внутри
которых установлены вкладыши поз.3, 4 и 5.
Для уменьшения износа поверхностей вкладышей,
подвергающихся в процессе работы трению, через отверстие
в крышке поз.2 и вкладыше поз.3 подводится смазка.

Состав: Сборочный чертеж (СБ), Деталировка Язык документа

Софт: КОМПАС-3D v13

Файлы:
мч81\3D\korpus.m3d
мч81\3D\krishka.m3d
мч81\3D\levvt.m3d
мч81\3D\pravvt.m3d
мч81\3D\Tyga.a3d
мч81\3D\vtulka.m3d
мч81\~$яга СБ.cd~
мч81\Втулка.cdw
мч81\Крышка.cdw
мч81\Описание.txt
мч81\Полувкладыш левый.cdw
мч81\Полувкладыш правый.cdw
мч81\Спецификация.spw
мч81\Стержень.cdw
мч81\Тяга СБ.cdw
мч81\3D
мч
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1

некоторые размеры не совпадают

2

размеры не совпадают, некоторых размеров вообще нету

3

Не качайте эти чертежи,все размеры подогнаны,в некоторых местах размеров вообще нет, мелких отверстий нету
