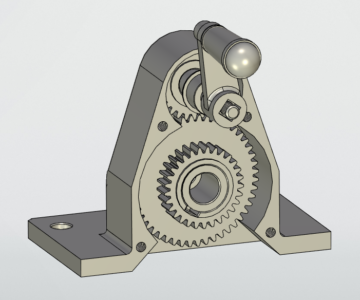

3D модель делительного устройства (приспособления), предназначенное для перемещения стола горизонтально-фрезерного станка на шаг обрабатываемой рейки. Сборка выполнена на базе чертежей сборочных единиц альбома "Альбом заданий для выполнения сборочных чертежей" под ред. В.В. Рассохина - Москва "Машиностроение" 1974 г. Деталь №23
