Приспособление для обработки шаровой поверхности (задание №1 из альбома В.В. Рассохина)

Приспособление для обработки шаровой поверхности (Задание 1 из альбома Рассохина В.В.)

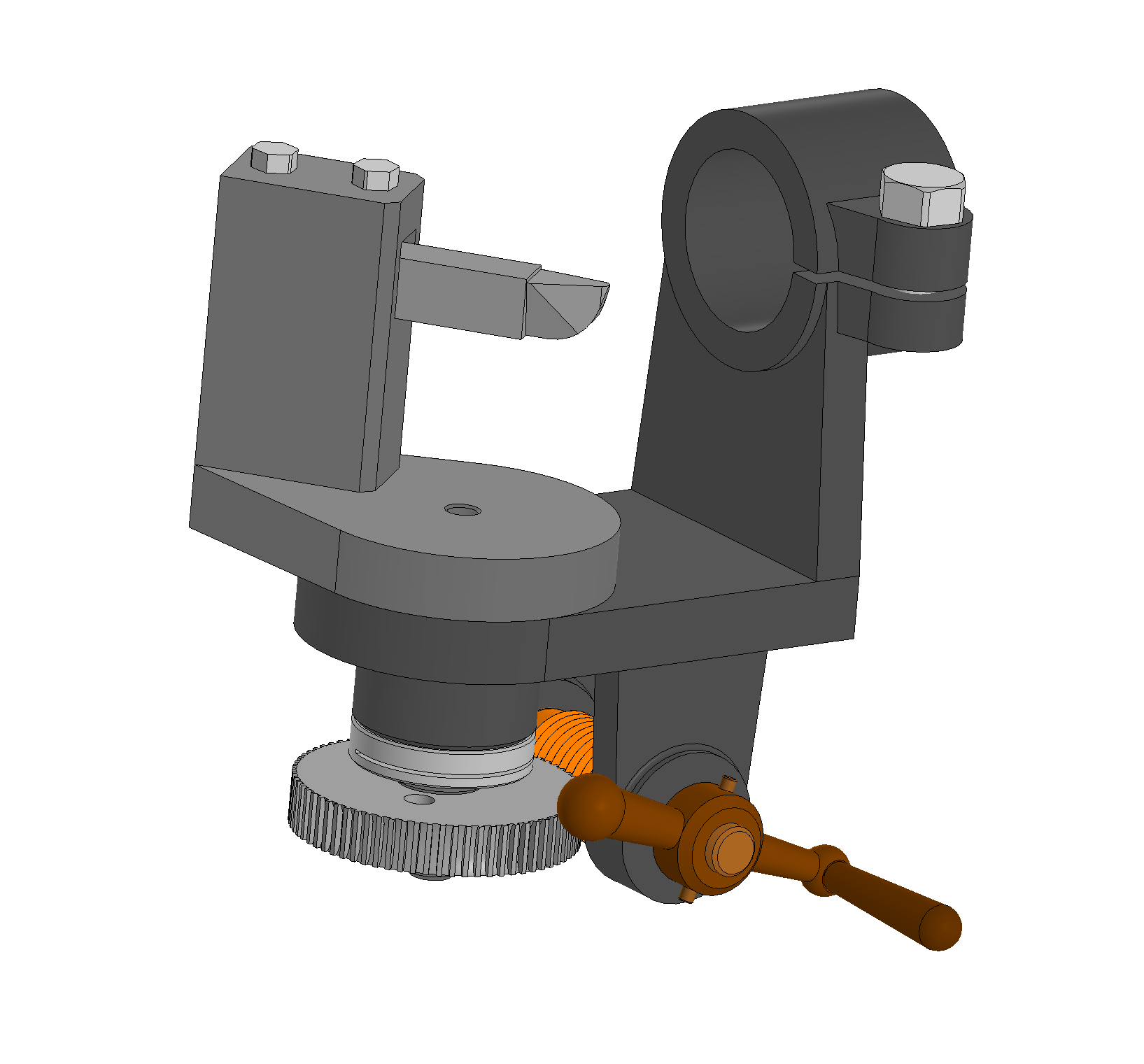

Приспособление предназначено для обработки выпуклых и вогнутых шаровых поверхностей различных радиусов.
Деталь, на которой должна обрабатываться шаровая поверхность, закрепляют в патроне токарного станка. Деталь вращается вместе с патроном. Резец устанавливают в резцедержателе на нужный радиус точения с помощью специального шаблона. Хвостовик шаблона вставляют в отверстие резцедержателя.

Шаблон рассчитан на два радиуса точения: для выпуклой сферы и для вогнутой. Закрепив резец в нужном положении винтами, удаляют шаблон и устанавливают приспособление на пиноль. Вращая маховик задней бабки, подводят резец приспособления к обрабатываемой детали и поворотом рукоятки на некоторый угол то в одном, то в другом направлении сообщают резцу вращательное движение в горизонтальной плоскости. Соприкасаясь с вращательной деталью, резец обтачивает её поверхность по сфере заданного радиуса.
