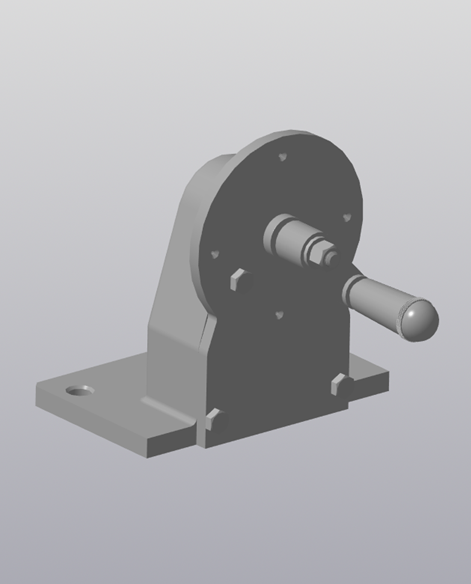

Приспособление для обработки шаровой поверхности.
Точная обработка шаровых поверхностей на токарном станке невозможна без специальных приспособлений. Познакомимся с устройством одного такого приспособления, предназначенного для обработки выпуклых и вогнутых шаровых поверхностей различных радиусов. Приспособление собирают в следующем порядке.
Артур Безчастный
Валик.m3d
Винт.m3d
Гайка.m3d
Колесо червячное.m3d
Кольцо.m3d
Кольцо 1.m3d
Корпус.m3d
Резец.m3d
Резцедержатель.m3d
Рукоятка.m3d
Ручка.m3d
СБ Приспособление для обработки шаровой поверхности.a3d
Червяк.m3d
Шарик.m3d
Шпонка.m3d
Шпонка 1.m3d

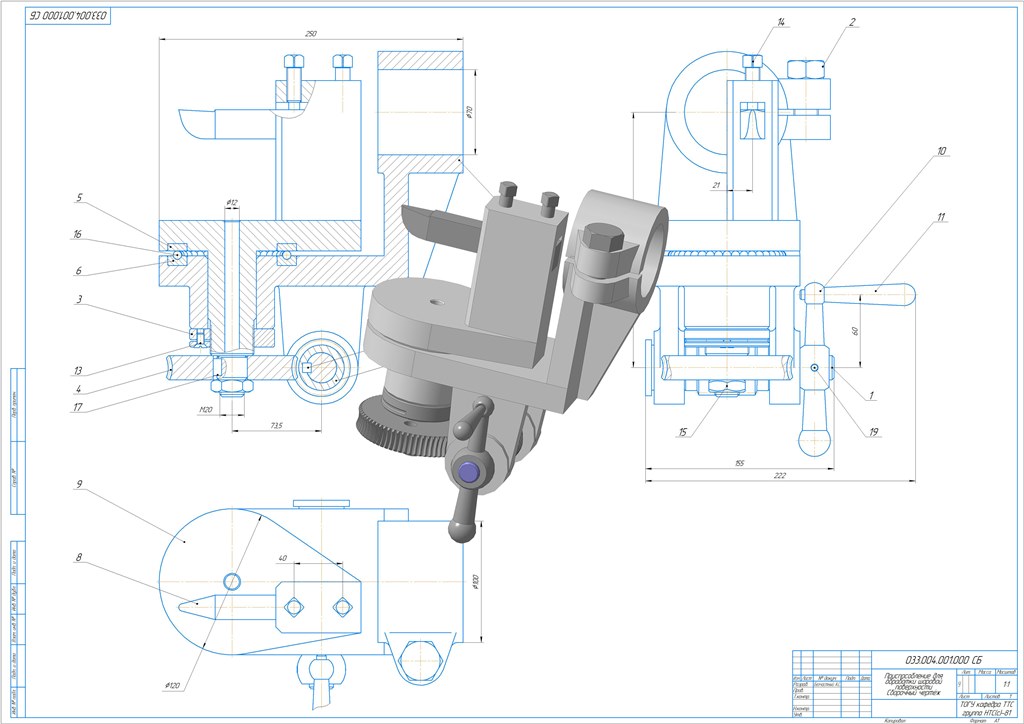

Сборочный чертёж.cdw
Спецификация.cdw
Чертёж общего вида.cdw
