Деталировка 59.000 СБ Гидроаппарат клапанный

0
391
13856
79
0

ЮУрГУ, кафедра графики, 2014, инженерная графика, задание №5 "Деталировка агрегатов"

Гидроаппарат клапанный, часть моего варианта, в задании есть почти все отдельные детали + аксонометрия двух деталей. Все детали имеются в 3д, так же, имеются уже сданные и проверенные чертежи деталей. Работа содержит 4 листа формата А3, 4 листа формата А4



Дата
11.12.2014
Язык
Русский
Состав
Деталировка (Корпус, крышка сальника, откидной болт, шпиндель, крышка)
Софт
КОМПАС-3D 13,14 Как открыть?

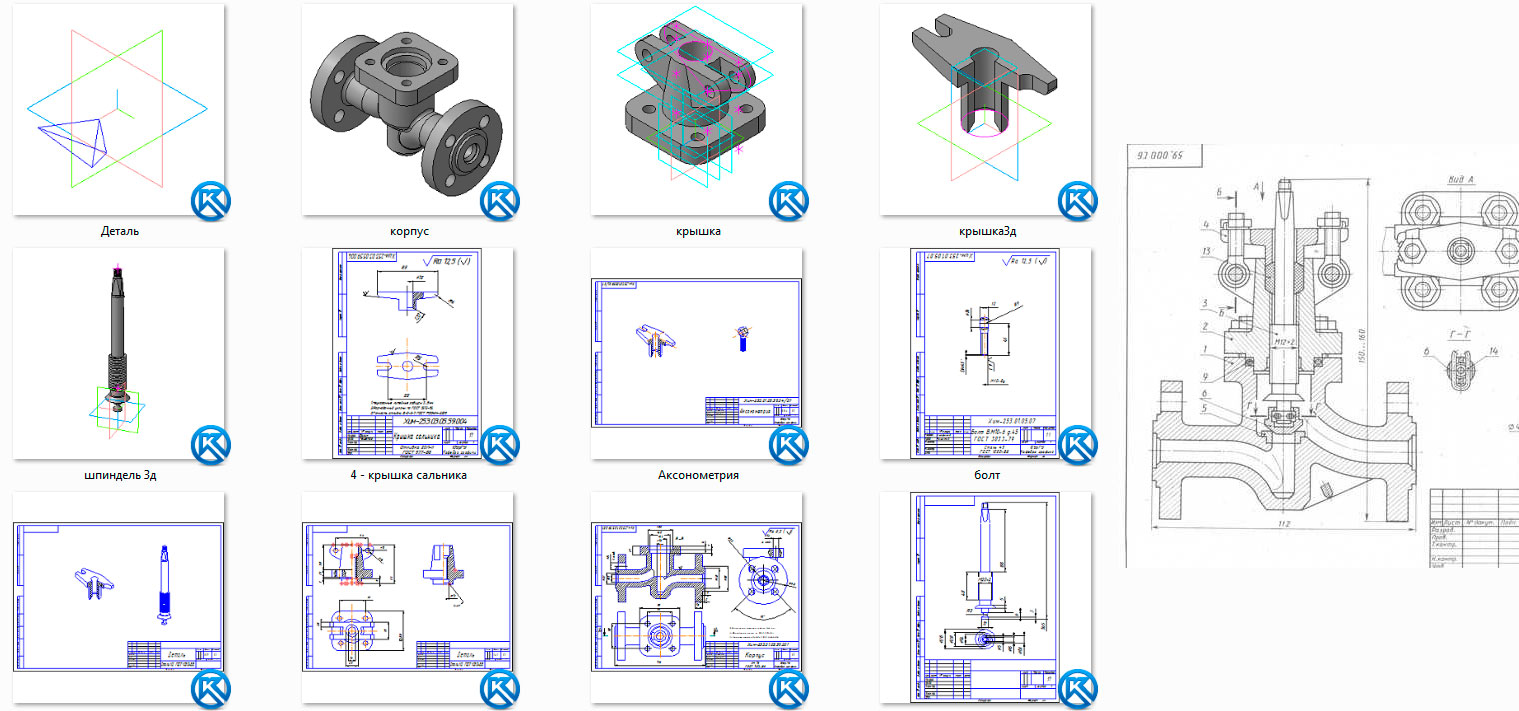

Содержимое архива
  • 59SB
    • корпус.cdw
    • Аксонометрия.cdw
    • корпус.m3d
    • крышка.m3d
    • корпус 2д.cdw
    • Деталь.m3d
    • крышка3д.m3d
    • шпиндель 3д.m3d
    • 4 - крышка сальника.cdw
    • болт.cdw
    • дим+изом.cdw
    • шпиндель.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
