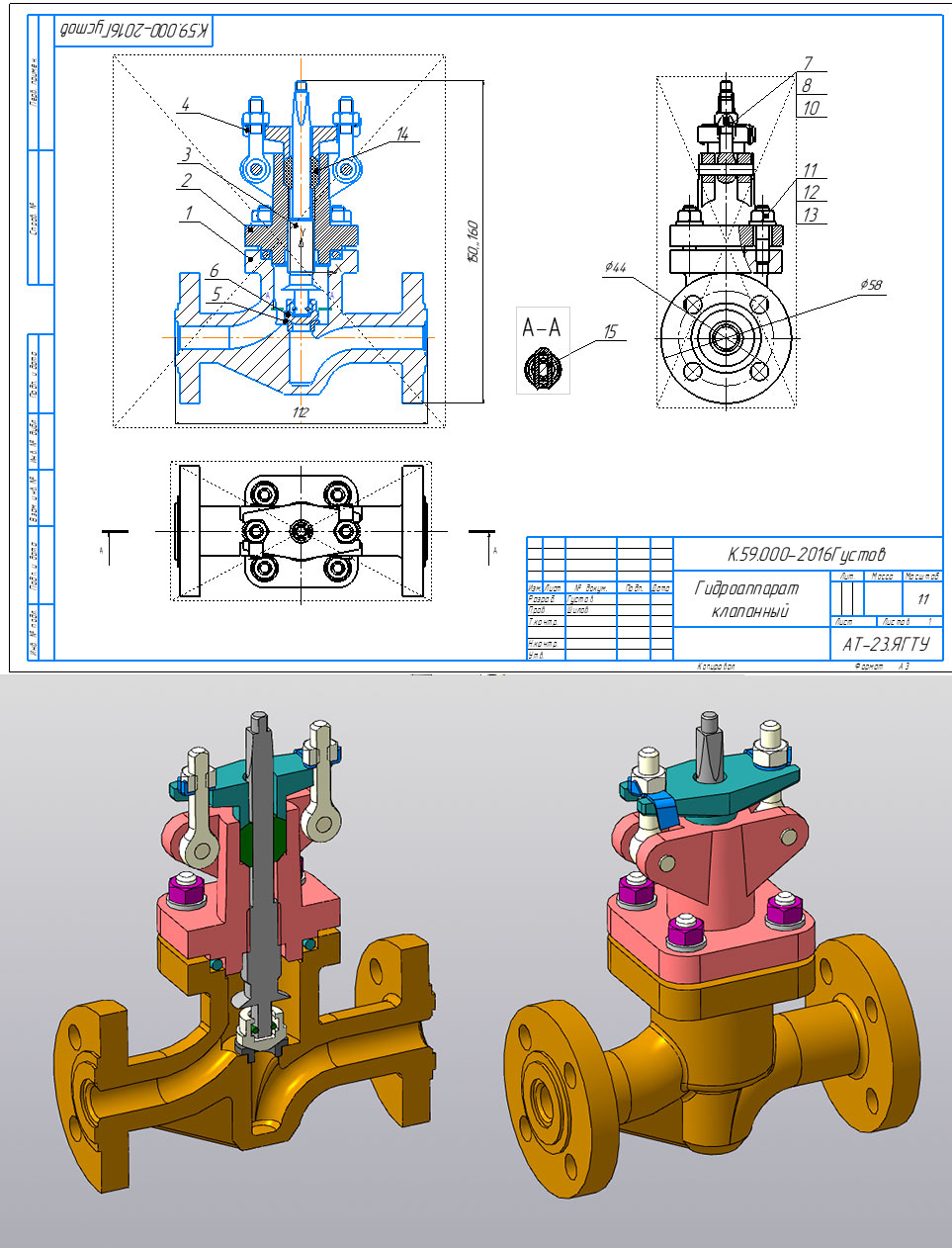

3D модель Гидроаппарат клапанный Аксарин

Ярославский Государственный Политехнический Университет
Кафедра Начертательной геометрии, Инженерная графика.
Ярославль 2016

Задание 59.000СБ Гидроаппарат клапанный, альбом Аксанрина
Клапанный гидроаппарат предназначен для перекрытия трубопровода гидросистемы.

59.000СБ Аксарин гидроаппарат клапанный
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Никитос Густов
Дата
06.07.2022
Язык
Русский
Состав
Сборочный чертеж (СБ), Деталировка(корпус,крышка,шпиндель,крышка сальника,седло клапана,клапан),Спецификация, 3D Сборка
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Гидроаппарат клапанный (1)
    • Шайба.m3d
    • Шпиндель Густов.m3d
    • Кольцо.m3d
    • Набивка.m3d
    • Седло клапана Густов.m3d
    • Проволока.m3d
    • Сборка.a3d
    • Гидроаппарат клапанный.txt
    • Ось.m3d
    • Чертежи
      • Сборка.cdw
      • Сборка.jpg
      • Шпиндель _ К.59.003-2016Густов.cdw
      • Клапан _ К.59.006-2016Густов.cdw
      • Специф.spw
      • Крышка сальника _ К.59.004-2016Густов.cdw
      • Крышка _ К.59.002-2016Густов.cdw
      • Седло клапана _ К.59.005-2016Густов.cdw
      • Корпус _ К.59.001-2016Густов.cdw
    • Крышка Густов.m3d
    • Крышка Сальника Густов.m3d
    • Клапан.m3d
    • Korpus Густов.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
