Конкурс асов 3D-моделирования

Гидроаппарат крановый

Московский государственный технический университет им. Н.Э. Баумана
кафедра инженерной графики
Москва 2013

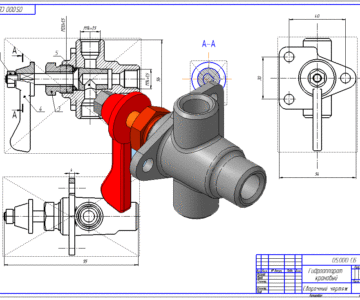

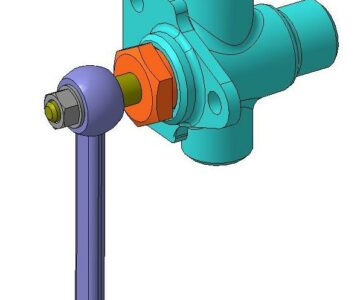

В данном проекте рассматривается гидроаппрат крановый.Графическая часть содержит сборку устройства.В самой работе содержится:сборка-3D модель,каждая сборочная деталь в 3D модели,чертёж сборки и спецификация
Индивидуальное задание из книги: Аксарин П.Е. Чертежи для деталирования Гидроаппарат крановый 05.000 СБ

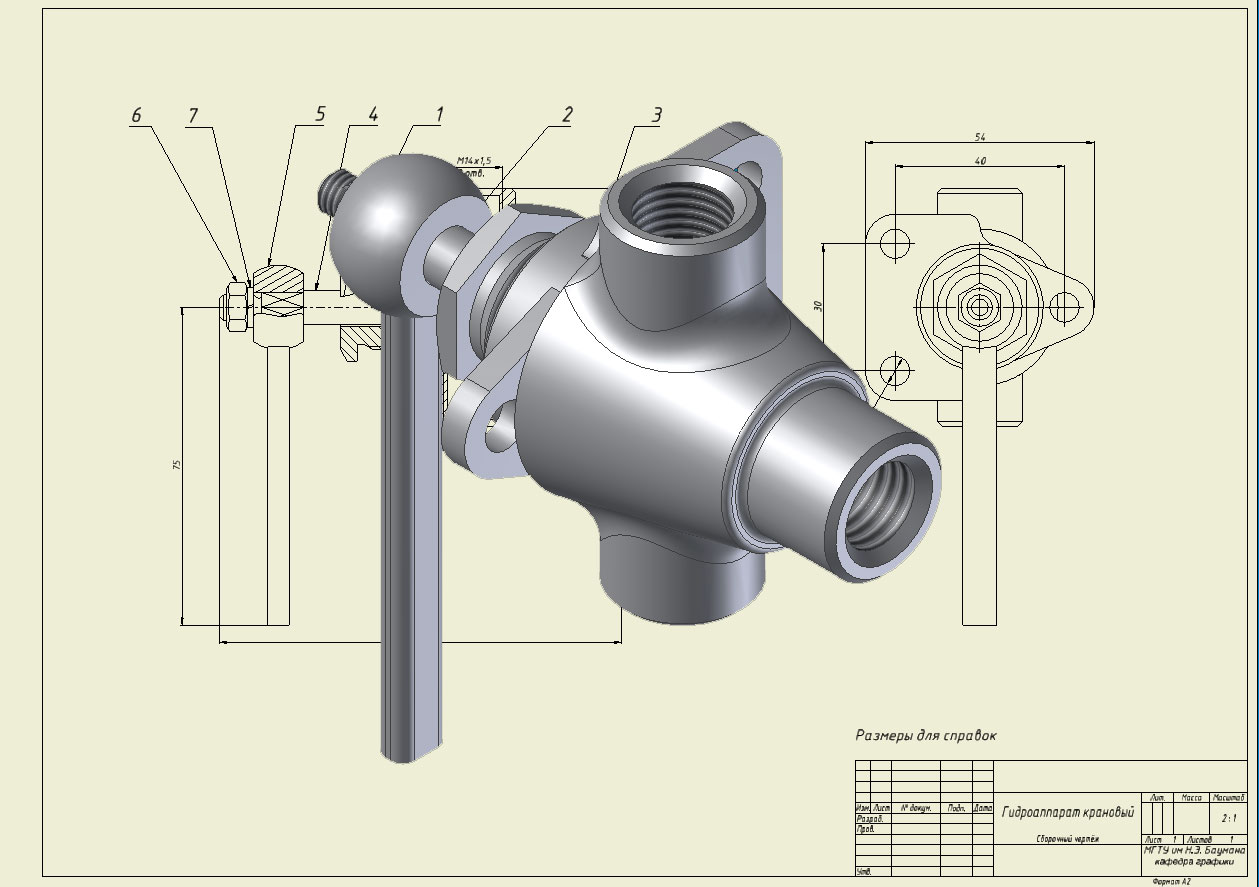

Состав: Сборочный чертеж (СБ), 3D Сборка, Спецификация Язык документа

Софт: Autodesk Inventor 2013

Сайт: www

Файлы:
Пробка.ipt
Рукоятка.ipt
Сборка.pdf
Сборка2.iam
Сборка2.idw
Спецификация.xls
Шайба ГОСТ 6402-70.ipt
OldVersions\Гайка нажимная.0002.ipt
OldVersions\Кольцо.0004.ipt
OldVersions\Корпус.0004.ipt
OldVersions\Пробка.0002.ipt
OldVersions\Рукоятка.0002.ipt
OldVersions\Сборка2.0010.iam
OldVersions\Сборка2.0011.idw
OldVersions\Шайба ГОСТ 6402-70.0001.ipt
Гайка нажимная.ipt
Кольцо.ipt
Корпус.ipt
OldVersions
