Гидроаппарат крановый

Таврический государственный агротехнологический университет
Кафедра прикладной геометрии им. академика В.М. Найдыша
Поточное задание по дисциплине "Инженерная графика"
Мелитополь 2015

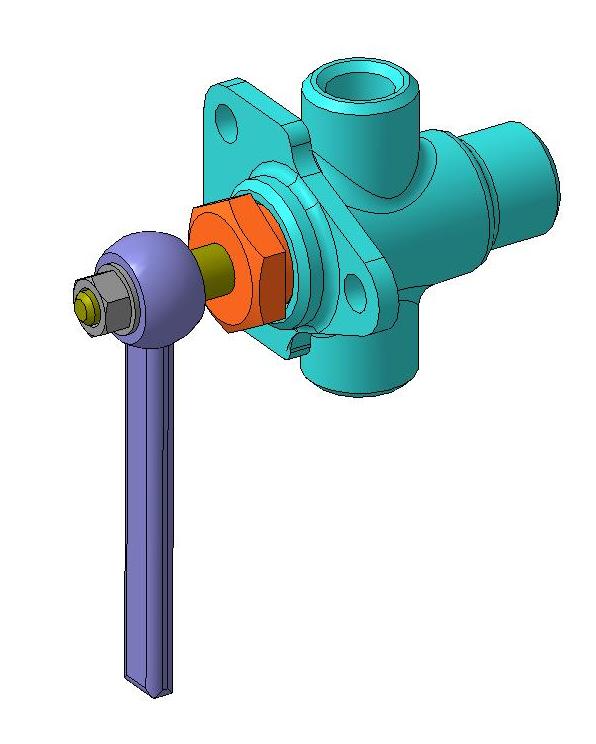

Кран пробкового типа предназначен для переключения топлива подаваемого из основного бака к бензонасосу.
Кран состоит из литого чугунного корпуса, на котором имеются два прилива и для крепления; пробки для перекрытия отверстий; нажимной гайки и рукоятки, с помощью которой производится поворот пробки.

Состав: 3D-модели всех деталей, 3D-сборка Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:
Шайба.m3d
Гайка М6.m3d
Гайка нажимная.m3d
Кольцо.m3d
корпус.m3d
Пробка.m3d
Рукоятка.m3d
Сборка.a3d
