Гидроаппарат крановый 05.000 СБ из книги: Аксарин П.Е. "Чертежи для деталирования"

0
140
3496
39
2
50

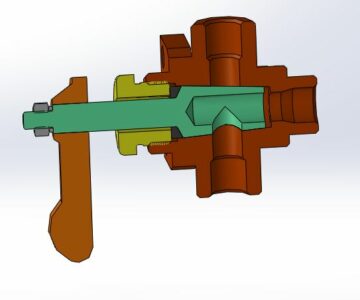

Гидроаппарат крановый состоит из таких деталей как: корпус 1, пробка 2, гайка нажимная 3, рукоятка 4, кольцо 5, гайка и шайба.
Запорные краны пробочного типа обладают малым гидравлическим сопротивлением, предотвращают возможность проникновения газа к уплотняющим коническим поверхностям, благодаря их смазке и плотности соприкосновения, которая сравнительно легко регулируется.

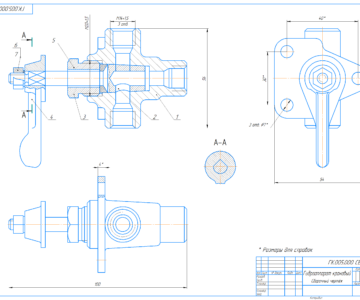

Задание из книги: Аксарин П.Е. "Чертежи для деталирования". Гидроаппарат крановый 05.000 СБ


Сообщить о проблеме
Дата
12.04.2016
Язык
Русский
Состав

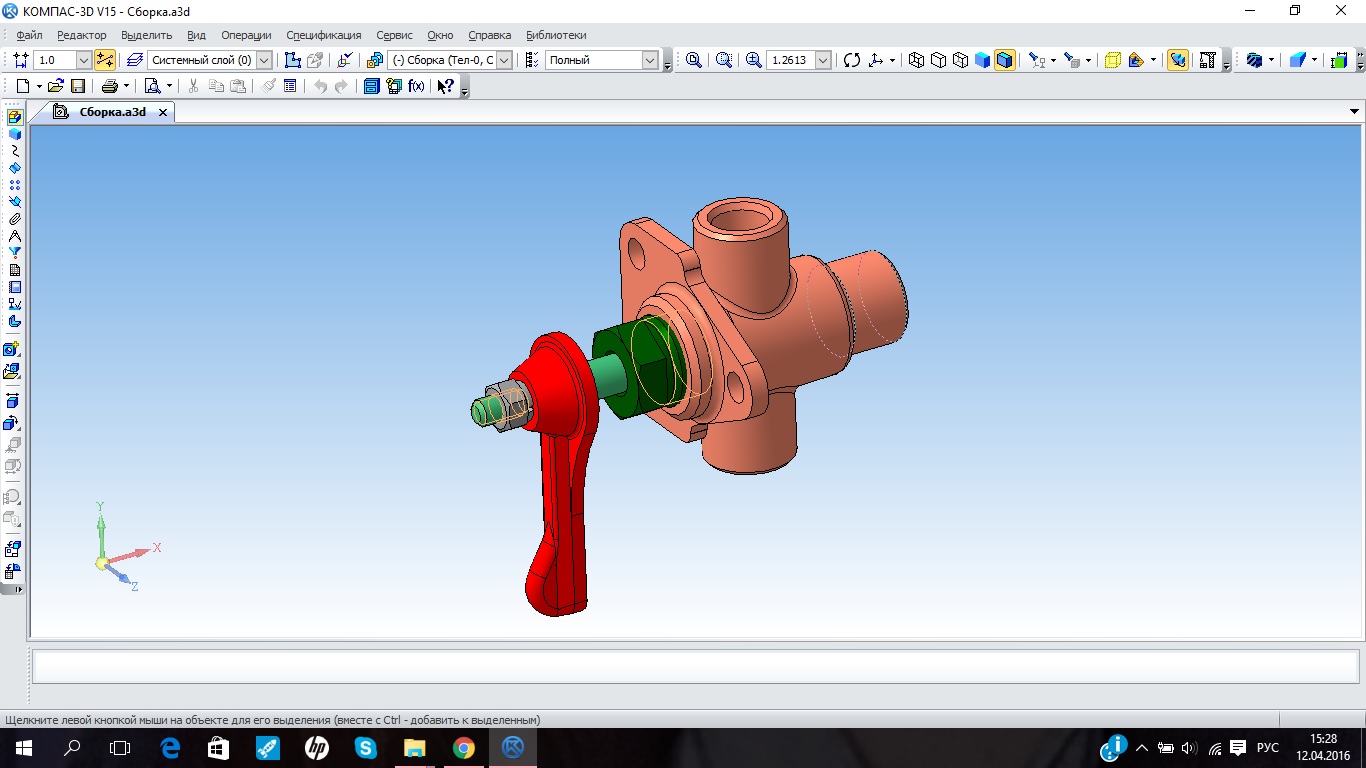

3D сборка, детали: корпус , пробка, гайка нажимная, рукоятка, кольцо. Сборочный чертеж, спецификация.
