Гидроаппарат крановый

ТПУ, ИСТ, Начертательная геометрия и инженерная графика, гидроаппарат крановый, 2017

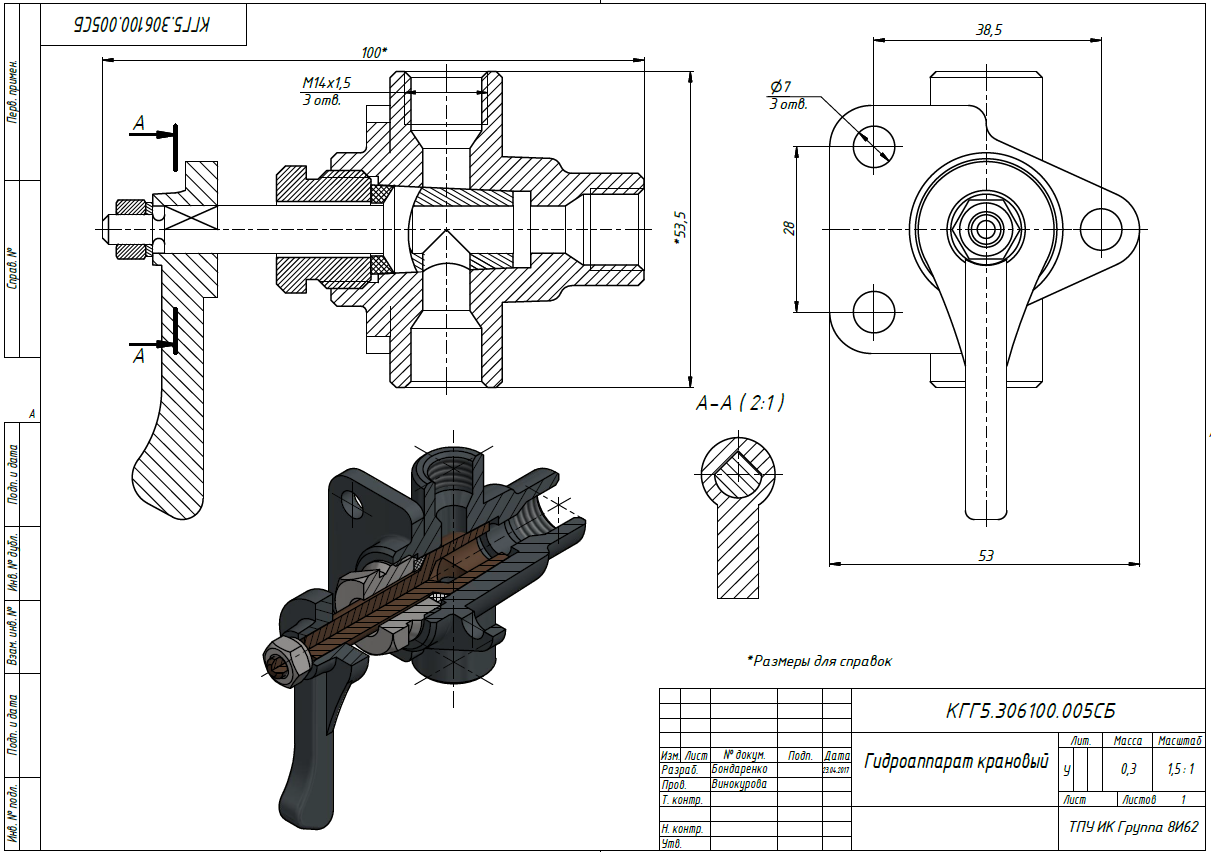

Кран пробкового типа предназначен для переключения топлива, подаваемого из основного и дополнительного баков к топливному насосу. Кран состоит из литого чугунного корпуса Л, на котором имеются два прилива для крепления; пробки 2 для перекрытия отверстий; нажимной гайки 3 и рукоятки 4, с помощью которой производится поворот пробки. При положении ручки, показанном на схеме, кран открыт. Топливо из основного бака поступает к насосу (положение /). При повороте ручки на 90° против часовой стрелки (положение II) кран закрыт, подача топлива прекращается. При повороте ручки еще на 90° против часовой стрелки топливо к насосу поступает из дополнительного бака (положение III).

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка Язык документа

Софт: Autodesk Inventor 2017

Сайт: www

Файлы:
Сборочная работа/OldVersions/ручка.0009.ipt
Сборочная работа/OldVersions/Сборка.0011.iam
Сборочная работа/Гайка нажимная/OldVersions/Гайка нажимная.0003.ipt
Сборочная работа/Гайка нажимная/OldVersions/Гайка нажимная.0007.dwg
Сборочная работа/Гайка нажимная/~Гайка нажимная.dwg.9472.tmp
Сборочная работа/Гайка нажимная/Гайка нажимная.dwg
Сборочная работа/Гайка нажимная/Гайка нажимная.ipt
Сборочная работа/Гайка нажимная.pdf
Сборочная работа/Кольцо/OldVersions/Кольцо.0002.dwg
Сборочная работа/Кольцо/OldVersions/Кольцо.0003.ipt
Сборочная работа/Кольцо/Кольцо.dwg
Сборочная работа/Кольцо/Кольцо.ipt
Сборочная работа/Кольцо.pdf
Сборочная работа/Корпус/OldVersions/Корпус.0005.dwg
Сборочная работа/Корпус/OldVersions/Корпус.0005_1.dwg
Сборочная работа/Корпус/OldVersions/Корпус.0018.ipt
Сборочная работа/Корпус/~Корпус.dwg.10476.tmp
Сборочная работа/Корпус/Корпус.dwg
Сборочная работа/Корпус/Корпус.ipt
Сборочная работа/Корпус.pdf
Сборочная работа/Пробка/OldVersions/Пробка.0007.ipt
Сборочная работа/Пробка/OldVersions/Пробка.0009.dwg
Сборочная работа/Пробка/Пробка.dwg
Сборочная работа/Пробка/Пробка.ipt
Сборочная работа/Пробка.pdf
Сборочная работа/Ручка/OldVersions/Ручка1.0002.ipt
Сборочная работа/Ручка/OldVersions/Ручка2.0003.dwg
Сборочная работа/Ручка/Ручка1.dwg
Сборочная работа/Ручка/Ручка1.ipt
Сборочная работа/Ручка/Ручка2.dwg
Сборочная работа/Ручка2.pdf
Сборочная работа/Сборка/OldVersions/Сборка.0015.dwg
Сборочная работа/Сборка/OldVersions/Сборка1.0006.iam
Сборочная работа/Сборка/Сборка.dwg
Сборочная работа/Сборка/Сборка1.iam
Сборочная работа/Сборка.pdf
Сборочная работа/Спецификация.xls
Сборочная работа/Фото/1.jpg
Сборочная работа/Фото/10.jpg
Сборочная работа/Фото/11.jpg
Сборочная работа/Фото/2.jpg
Сборочная работа/Фото/3.jpg
Сборочная работа/Фото/4.jpg
Сборочная работа/Фото/5.jpg
Сборочная работа/Фото/6.jpg
Сборочная работа/Фото/7.jpg
Сборочная работа/Фото/8.jpg
Сборочная работа/Фото/9.jpg
Сборочная работа/Гайка нажимная/OldVersions
Сборочная работа/Кольцо/OldVersions
Сборочная работа/Корпус/OldVersions
Сборочная работа/Пробка/OldVersions
Сборочная работа/Ручка/OldVersions
Сборочная работа/Сборка/OldVersions
Сборочная работа/OldVersions
Сборочная работа/Гайка нажимная
Сборочная работа/Кольцо
Сборочная работа/Корпус
Сборочная работа/Пробка
Сборочная работа/Ручка
Сборочная работа/Сборка
Сборочная работа/Фото
Сборочная работа
