Деталировка двухходового крана

Глазовский инженерно-экономический институт(филиал) "ИжГТУ им. М.Т.Калашникова"

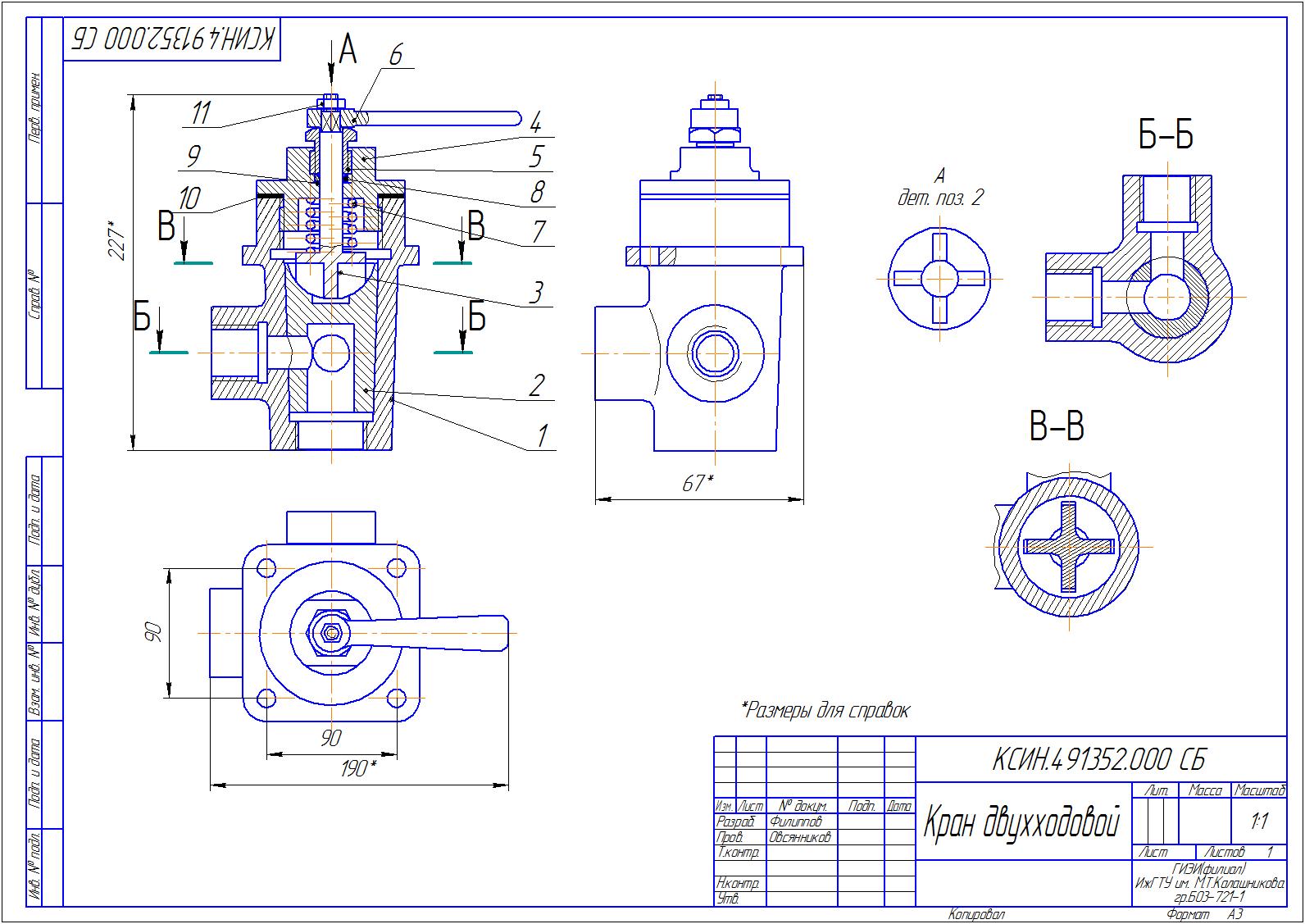

Сборочный чертеж и деталировка двухходового крана. Задание по инженерной графике.

Состав: Сборочный чертеж, 10 деталей, 3d деталь корпуса, спецификация Язык документа

Софт: КОМПАС-3D 13
